第四节 Word文档绘图

很多时候需要在Word文档或幻灯片PowerPoint进行绘图，如数学中的正弦波、余弦波图，物理中的半圆等图，还有通用技术课中的设计图，但Word文档或幻灯片PowerPoint本身没有这样的图，就需要采用技巧进行绘图。尽管现在有一些软件能绘制出大部分自己需要的图，但碰到特殊情况下，还是需要自己动手来绘制出自己所需要的图片的。本节以几个案例进行说明，只要找到了技巧，就可以绘制自己需要的各种特殊的图了。

案例一：正弦波图

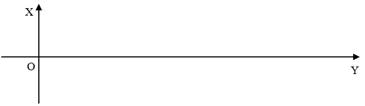

第一步：先画上十字坐标线，画箭头线的时候，为了水平或者垂直，在用鼠标拖画箭头线时，需要按了键盘上的Shift键，鼠标一拖，就是水平或者是垂直的线了，如图1.4.1所示：

图1.4.1   十字坐标

第二步：把这二根线和坐标符号一起选中，让它们进行组合，这样就成为一个图形了。组合的方法是，先点击Word文档下的绘图菜单右边的【选择对象】命令，如图1.4.2所示。

图1.4.2   【选择对象】命令

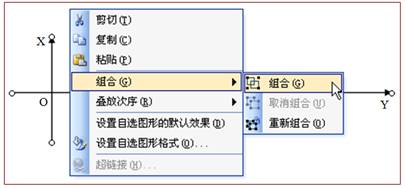

然后按住鼠标左键从外围把所有绘制的线条或其他图片整体一拖，全部选中后，再点右键，会弹出一个对话菜单， 在【组合】命令右边点击组合，二根线或更多的图片就都组合到一起了，这样的好处就是不再因为你的其他操作而移动画好的图了，如图1.4.3所示：

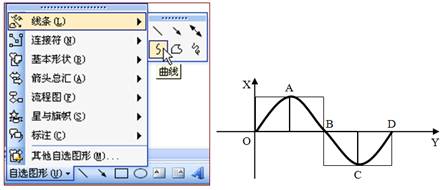

    点击word文档下方的绘图栏中的【自选图形】，在弹出的菜单里选择【线条→曲线】，然后用这个曲线绘图命令在上面画好的四个正方形的角点ABCD处都点一下，到了D点收尾的地方双击一下，松开鼠标后，就得到了比较规范的正弦曲线外形轮廓了，如图1.4.5所示：

图1.4.5   曲线绘图命令

第四步，再删除那四个正方形，就得到了正弦波了，如图1.4.6所示：
