2013年陕西省普通高中学业水平考试通用技术试题

参考答案(本答案仅供参考)

本答案主要由通用技术网www.tyjs.org站长提供

资源提供：西安交大第二附中陈毓敏老师

通用技术网www.tyjs.org审核整理

一、题答题（共16小题，每小题3分，共计48分）

二．连线题

17.   （1）—C    （2）—D    （3）—B    （4）—E    （5）—A

18.   （1）—E    （2）—D    （3）—C    （4）—A    （5）—B

三．作图及填空题

19.三视图如下：

（说明：本图片感谢西安交通大学第二附中陈毓敏老师的更正。）

20.①—D(下料)    ②—A(划线)    ③—C(锯割)    ④—B(钻孔)

四．综合题。（共2小题，计29分）

21．(本答案仅供参考)

（1）①自动    ②开环

（2）该控制系统方框图为：

（3）该系统的控制过程为：当有人时，红外感应装置检测到人体的红外信号，控制器发出指令，闭合开关，接通电源，电灯亮；外界无红外信号，控制器不工作，电灯也不亮。

22. (本答案仅列出了部分评分观点，没有作进一步的解答，因此，本答案仅供参考)

评分标准：（1）结合设计的一般过程写出设计思路（至少四步）。（4分）

发现与明确问题、制定设计方案、制作模型或原型、测试评估及优化、产品的使用和维护。

写出四步即可给4分，顺序不能颠倒，否则扣分。

（2）用草图表达你的设计思想，写出必要的说明。（6分）

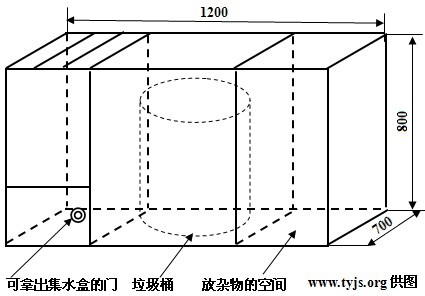

基本做法是（仅举一例说明）：做成一个上面没有盖子下面小部分可开的柜子（也可利用教室后面墙角的三角部分），将柜子分左、中、右三部分，左侧上方加若干不锈钢横杆，挂拖把和抹布，底下放置集水盘（图中未画出）；中间的大间隔设计用来放垃圾桶和笤帚，右面用来存放其他小物品。考虑到教室后面的空间，柜子的长、宽、高度设计分别为120、70、80cm的长方体（也可设计成靠墙角的三角体），如上图示。

（3）针对你的设计，写出你是如何提高清洁用品整理架稳固性的。（4分）

采用方便有效的办法能较好的提高稳定性（2分）和强度（2分）即可给分。

（4）根据设计的一般原则至少从四个方面对你所设计的产品进行评价。（2分）

 从设计的一般原则中选择四点进行评价即可给分，每一小点0.5分。

说明：陕西省最近3年的三视图一直完成三个视图并标注形体尺寸。必修2的内容也在逐渐增多，控制系统的试题以往是选择或填空，2013年直接画出控制系统方框图，难度似乎也在增大。

答案中如有错误，请大家留言讨论，站长会及时审核通过的。
