2021年1月浙江省通用技术选考试卷及分析
更新日期:2021-11-17    作者:浙江省教育厅    编辑:admin    点击量:11193

20211月浙江省通用技术选考试卷及分析

第二部分通用技术(共50分)

供稿:浙江省平阳中学技术教研组组长 章青道

通用技术网www.tyjs.org站长整理发布



第二部分 通用技术(共50分)

一、选择题(本大题共 13 小题,每小题 2 分,共 26 分。每小题列出的四个备选项中只有一个是符合题目要求的. 不选、多选、错选均不得分)

题次

1

2

3

4

5

6

7

8

9

10

11

12

13

答案

C

A

A

C

B

D

B

B

D

D

B

B

D

二、非选择题(本大题共4小题,第14小题6分,第15小题9分,第16小题3分,第17小题6分,共24分)

14.(6分)

1A 2B 3A 4C 5B

15.(9分)

1B 2C 3)见下面部分参考图; 4)见下面部分参考图; 5A

本题(3)(4)部门解析

执行机构:

①装置通过齿轮齿条等能实现升降,在高出地面2m4.5m的范围内升降横梁;

②装置能固定横梁,实现定位功能,横梁保持在所调节的高度;

③装置通过滑槽、滑杆、滑板等能实现固定、限位、自锁,要求装置具有一定的强度和稳定性;

驱动机构:

通过手动或电机驱动实现升降(如果采用电机驱动方式转动,连接正确)。

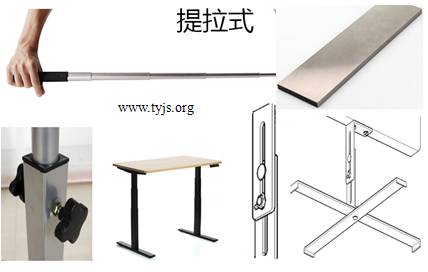

提拉式

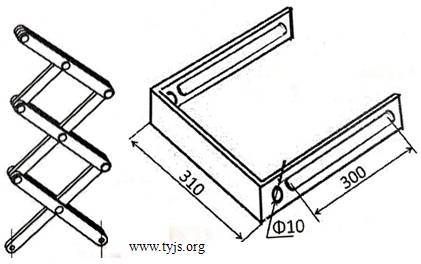

任务一:主材料为长度不限的钢条,其他另选,实现升降功能,如部分参考图:

提拉式

电机空载

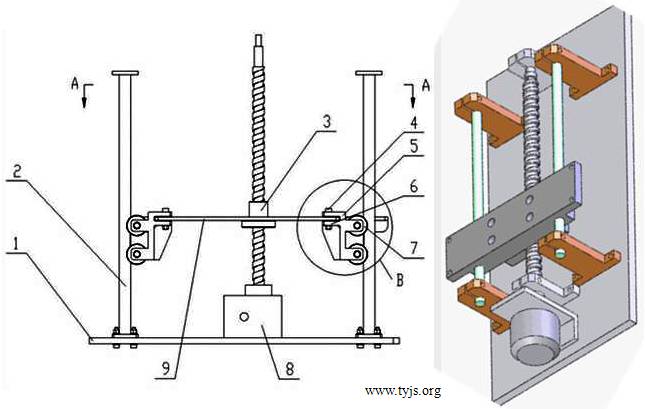

部分参考图

部分参考图




16.(3分) 如图所示:

补全三视图中所缺的3条图线答案



17电路分析:控制逻辑原理:

1.先有开门动作,后有关门动作。A影响了D的信号,B影响了C的信号。

2.出校开门只需人脸识别,不需要测体温,进校开门需要人脸识别和测量体温。

开门动作条件:AE同时满足或则B满足,即AE构成与门,再和B构成或门。

3.出校检测和进校检测都是触发关门动作CD构成或门。

1)根据题意人脸识别不正确时A点为低电平,V3基极得到低电平后截止,V2截止,因此D点为低电平。

2)如图所示,V7发光,代表闸门打开,即M正转,电流如图红色线条所示,因此此时需要J1工作。此时V7发光,所以G点为高电平,三极管V1导通,继电器J1导通。三极管基极串联限流电阻保护电路,继电器两端反向并联二极管保护三极管。同理可得J2连线方法。

3)控制逻辑原理:

a.先有开门动作,后有关门动作。A影响了D的信号,B影响了C的信号。

b.出校开门只需人脸识别,不需要测体温,进校开门需要人脸识别和测量体温。开门动作条件:AE同时满足或则B满足,即AE构成与门,再和B构成或门。

c.出校检测和进校检测都是触发关门动作CD构成或门。

4)先有开门动作,后有关门动作。关门动作需要出校检测和进校检测来触发,不然门就保持打开状态,答案为C



 通用技术网专用图片 更多各省市的考试试题请回到首页《通用技术网》点击《考试试题》栏目查看
