2021年1月浙江省通用技术选考试卷及分析
更新日期:2021-11-17    作者:浙江省教育厅    编辑:admin    点击量:4232

6.如图所示的压紧机构,在力F的作用下,驱动杆通过连杆、摆杆、滚子将工件压紧。压紧时,连杆、摆杆的主要受力形式是

 压紧机构

A.连杆受弯曲、摆杆受压       B.连杆受扭转、摆杆受压

C.连杆受扭转、摆杆受拉       D.连杆受弯曲、摆杆受拉

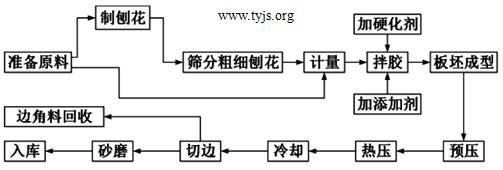

7.如图所示为某企业刨花板的生产工艺流程。下列关于该工艺流程的分析中正确的是

刨花板的生产工艺流程

A.准备原料与制创花是并行环节             B.加硬化剂、拌胶、加添加剂是并行环节

C.拌胶与板坯成型的时序不能颠倒         D.为节约成本可去除计量环节



如图所示经改进的某储油罐清洗系统,其控制部分可分为喷水控制子系统和抽水控制子系统。喷水控制子系统工作过程:PLC根据检测装置检测到的污水中的含污量,控制増压泵产生高压水,通过喷头冲洗油罐。抽水控制子系统中,PLC控制真空泵将油罐中的污水抽到污水箱。请根据示意图及描述完成第 8-9 题。

某储油罐清洗系统

8.下列关于油罐清洗系统的分析中不正确的是

A.检测装置的精度影响着增压泵的工作,体现了系统的相关性

B.能清洗大小不同的油罐,体现了系统的动态性

C.增压泵的性能是影响该系统优化的因素

D.油罐清洗的洁净程度是该系统的优化目标



9.下列关于喷水控制子系统的分析中正确的是

A.输入量是含污量                      B.控制器是增压泵

C.被控对象是清水箱                  D.控制量是PLC的输岀信号

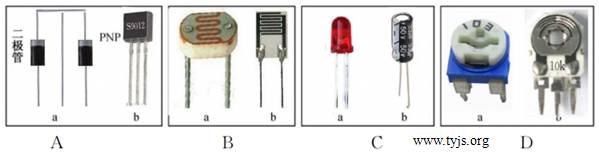

10.下列选项中,ab功能相同的是

a与b功能相同的是
