8．如图所示的木制售货亭，窗台板和三脚架固定在墙板上，墙板向上反转后用木棍支撑。下列关于该售货亭结构的分析中不正确的是

A．窗板与墙板之间的连接属于铰连接

B．窗台板与墙板之间的连接属于刚连接

C．木棍和三脚架都是为了提高强度

D．售货亭下方中间的支撑脚主要是为了提高结构的强度

【答案】C

【解析】

A选项，根据题目描述，窗板可以向上反转，可知窗板与墙板之间的连接属于铰连接，故A选项正确；

B选项，根据题目描述，窗台板和三脚架固定在墙板上，可知窗台板与墙板之间的连接属于刚连接，故B选项正确；

C选项，根据题目描述，结合生活实际可知，木棍是为了将窗板支撑而不是为了提高强度，故C选项错误；

D选项，根据图示，结合生活实际可知，支撑脚使售货亭中间部分有了受力点，可以确保售货亭的底部不至于受压过度变形以至于损坏，提高了结构的强度，故D选项正确。

故本题答案选C。

【考点】结构的连接方式、结构的强度及影响因素、结构分析

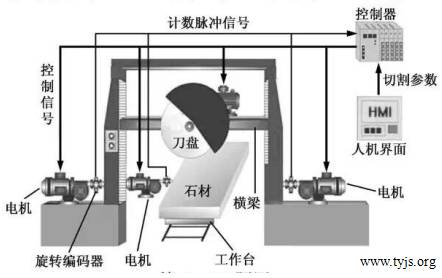

如图所示是石材切割机工作原理图。通过人机界面将石材的切割参数输入控制器，控制器通过继电器控制各个电机工作，工作台将石材移至设定位置，横梁下降，刀盘旋转并沿着横梁进给，完成切割。电机上的旋转编码器将电机的旋转量转换为计数脉冲信号，送入控制器中进行运算，控制器获得各个方向的间接位移量，并与设定值比较，当达到设定值时控制器控制相应的电机停止转动。请根据图示及其描述，完成9-10题。

9．从系统角度分析，下列分析中不正确的是

A．切割机由驱动控制子系统、传动子系统、支撑子系统等组成

B．任何一个电机损坏，都会影响切割机的工作，体现了系统的动态性

C．设计时建立数学模型，将切割参数转化为控制参数，体现了系统分析的科学性原则

D．在移动部件上安装位移传感器获得实际位移量，有利于提高控制精度

【答案】B

【解析】

B选项，任何一个电机损坏，都会影响切割机的工作，属于系统中某一部分发生损坏，导致整个系统的功能不能正常的发挥，体现了部分（或要素）对整体的影响，体现了系统的相关性，而不是动态性，故B选项错误。

故本题答案选B。

【考点】子系统、系统的性质、系统分析的原则、反馈

10．该切割机的电机驱动控制系统中的被控对象是

A．电机     B．刀盘      C．横梁      D．石材

【答案】A

【解析】

这道题的关键在于读题和审题，题目问的是电机驱动控制系统中的被控对象，是该切割机的其中一个子系统，而不是问切割机的整个系统。显而易见的是，电机驱动控制系统中的被控对象是电机。故本题答案选A。

【考点】系统的组成

11．【加试题】如图所示的对称电路，三极管V₃、V₄工作在放大状态。下列分析中不正确的是

A．流过V₁、V₂的电流相同

B．增大R₃阻值后，流过V₁、V₂的电流变小

C．增大R₁阻值后，流过V₁的电流变小，流过V₂的电流变大

D．减小R₁阻值后，流过V₁的电流变大，流过V₂的电流不变

【答案】D

【解析】

A选项，因为该电路为对称电路，所以可以很明显看出流过V₁、V₂的电流相同，故A正确；

B选项，三极管V₃、V₄处于放大状态，则发射极和基极的电压差约为0.7V，发光二极管导通后管压降基本上也不变。R₃变大，则R₃分压会变大，而V₁、V₂的基极电压也会跟着变大，那么R₁和R₂两端的电压会变小，流过V₁、V₂的电流会变小，故B正确；

C选项，增大R₁阻值后，电路的对称性被破坏，Ib₃减小，因处于放大状态故Ic₃减小，即流过V₁的电流变小，流过R₃的电流也就是总电流变小，R₃两端的分压会变小，流过V₂电流变大；

D选项，由C选项对比分析可知，减小R₁阻值后，电路的对称性被破坏，Ib₃变大，因处于放大状态故Ic₃变大，即流过V₁电流变大，流过R₃的电流也就是总电流变大，R₃两端的分压会变大，流过V₂电流变小；另外如果V₂电流不变，那么流过R₃的电流增大，R₃上的压降增加，因此R₂上的电压降降低，Ib₂减小，流过V₂的电流减小，矛盾。故D选项错误。

故本题答案选D。

【考点】三极管的应用

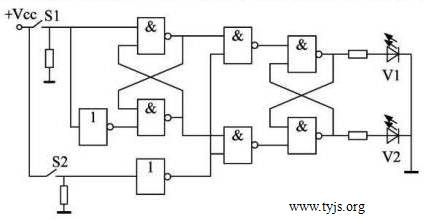

12．【加试题】如图所示的电路，初始时S₁、S₂都处于断开状态，下列分析中正确的是

A．初始状态，V₁、V₂不发光

B．S₂闭合后，S₁对V₁、V₂不起作用

C．S₁闭合、S₂断开后，V₁发光，V₂不发光

D．S₁、S₂都闭合后，V₁、V₂发光

【答案】B

【解析】

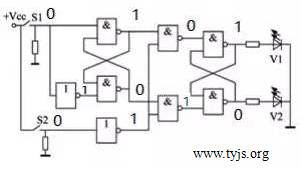

A选项：初始状态下，S₁ 、S₂都处于断开状态，可知V₁发光，V₂不发光，故A选项错误。经分析如下图：

B选项：S₁闭合后，因后面两个与非门组成的触发器处于保持状态，故V₁、V₂是否发光不受影响，即S₁对V₁、V₂不起作用，故B正确，分析如下图：

C选项：可知V₂发光，V₁不发光，故C选项错误。

D选项，因后面两个与非门组成的触发器处于保持状态，故V₁、V₂是否发光不受影响，V₁、V₂的发光状态保持在S1、S2都断开的状态，即V₁发光，V₂不发光，故D错误。

故本题答案为B。

【考点】逻辑门电路、触发器

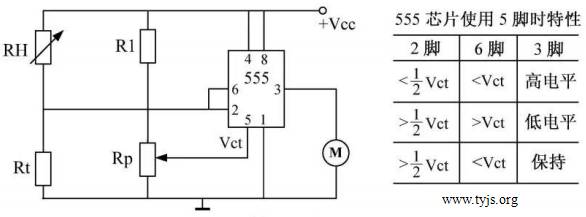

13．【加试题】如图所示的温控电路，用Rp设定555芯片5脚的点位Vct。当温度超过60℃时散热风扇启动，下列分析中不正确的是

A．Rt应采用负温度系数的热敏电阻

B．调大RH的阻值，电机启动时的温度低于60℃

C．Rp的滑动触点向下移，电机启动时的温度高于60℃

D．温度从60℃以上降低到60℃以下，电机就立即断电

【答案】D

【解析】

A选项，由题意知，温度超过60℃时散热风扇启动，则3脚输出高电平，2脚电压＜1/2Vct，即Rt分压降低，Rt的阻值应降低，而此时对应的温度超过60℃，故Rt采用负温度系数的热敏电阻，故A选项正确；

B选项，调大RH的阻值，则Rt的分压比未调整时要低，则此时温度不用达到60℃即可使Rt分压满足＜1/2Vct，即2脚电压＜1/2Vct，3脚输出高电平，电机启动。故B选项正确。

C选项，Rp的滑动触点向下移，则5脚电位Vct变小，对应1/2Vct也变小，此时需要温度升高到60℃以上才能满足Rt的阻值变大，Rt的分压变小且当小于变小后1/2Vct时，电机才能启动。故电机启动时的温度要高于60℃。故C选项正确。

D选项，温度从60℃以上降低到60℃以下时，Rt的分压从＜1/2Vct变为＞1/2Vct，此时3脚输出为保持状态，即输出高电平，故电机保持转动。故D选项错图。

故本题答案选D。

【考点】热敏电阻、电阻的分压作用、555数字电路应用
