海南省2010年普通高中基础会考试卷通用技术科试题
更新日期:2013-9-1    作者:海南省教育厅    编辑:admin    点击量:12700

海南省2010年普通高中基础会考试卷

信息技术和通用技术科

本处仅为通用技术科试题

通用技术网www.tyjs.org审核整理



第二卷非选择题(54分)

注意事项:

1.答题前务必将密封线内的各个项目及密封线外的准考证号码末两位填写清楚。

2.第二卷有8道题,共8页。答案一律用黑、蓝色钢笔(或圆珠笔)直接答在试卷上。

第二部分通用技术科

本部分共4道题,每题6分,共24分,均是必答题。

28.一款儿童跷跷板的结构如图所示。

儿童跷跷板

1)与跷臂相连的两斜杆在跷跷板使用过程中起什么作用?(2分)



2)请指出该跷跷板设计存在的安全缺陷,并提出一种改进方案,在原图中画出来。(2分)



3)两个体重差别较大的小孩使用该跷跷板时,跷臂会倒向一边。请设计一种调试方案,使跷跷板能正常使用。简要描述你的调试方案。(2分)



29.雨伞能遮阳挡雨,但普通雨伞在遇到大风时容易反骨(向上翻起)。请回答如下问题。

1)在无风的情况下使用雨伞时,骨架杆A起什么作用?(2分)



2)请提出一种增强雨伞的抗反骨能力的改进方案(2分),并在图中标注(1分)。



3)简述如何恰当使用和保养雨伞,延长雨伞的寿命。(1分)



30.小华设计了一个能根据婴儿的哭声自动摇摆的婴儿摇篮,如图所示,其工作原理为:婴儿一哭,声电转换控制器就会把检测到的哭声信号转换为电信号,并传送给伺服电机,伺服电机工作并带动摇篮摇摆。

(1)    请把婴儿摇篮的控制方框图补充完整。(3分)

           ②           ③

2)摇篮的支撑柱与底座之间的连接采用的是铰连接还是刚连接?(1分)



3)怎样增加由支撑柱和底座构成的支撑架的强度?请简要说明你的改进意见,并在示意图上画出来。(2分)

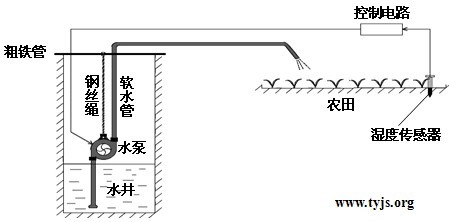

31.如图自动灌溉控制系统由湿度传感器、控制电路、水泵、安装水泵用的钢丝绳和粗铁管等组成,该控制系统能够使农田的土壤保持一定湿度。


1)该系统属于开环控制系统还是闭环控制系统?湿度传感器起什么作用?(2分)



2)请把对该控制系统工作过程的描述补充完整:(2分)

当农田土壤湿度值偏低(干燥)时,

当农田土壤湿度值合适时,

3)水泵在抽水时存在水平方向晃动的现象。现有绳子、数条长度与水井直径相当的竹杆,请根据现有条件提出一种解决水泵晃动的方案,并在图中标注出来。(2分)
