2、三视图的形成及规律

利用Flash课件演示三视图形成过程。

【案例分析】展示一些常见形体结构的三视图。

讨论：这些形体的各个三视图有什么规律？

帮助学生总结出三视图的规律：

俯视图在主视图下方，且长对正（主俯长对正）

左视图在主视图右方，且高平齐（主左高平齐）

左视图和俯视图右上方，且宽相等（俯左宽相等）

【阅读案例】形体结构的三视图（P121~122）

加深对三视图的规律的理解。

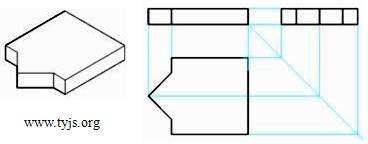

3、三视图的画法（用动画展现绘图过程）

（1）根据模型尺寸选择合适的绘图比例，使用A4号图纸（横放），用H型铅笔画底图；

（2）在离图框底线100mm处绘制一条XY线，作为主视图和左视图的底线；

（3）根据模型尺寸，确定主视图的对称线位置，画出主视图的轮廓；

（4）在主视图右下角处，画出一条与XY水平线成45º角的斜参照线；

（5）在主视图画垂线，完成俯视图的轮廓；

（6）依据45º斜参照线确定左视图的轮廓的位置，根据模型的全高，画出模型定线作为水平构造线，画出左视图的轮廓；

（7）检查各视图是否绘制准确，再用削制成铲型的B型铅笔，勾勒出轮廓线；

注意：与学生共同总结出三视图画法的一般规律和应注意的问题（长对正、高平齐、宽相等；实线、虚线、对称线等）

课堂练习：

①    完成给出的形体的三视图；
