19、太阳光照射到人的身体,在地上得到一个人影,这个人影是否可称为视图?为什么?一盏灯将人的身体影子垂直投身到墙壁上,这个影子叫视图吗?为什么?
20、作图题

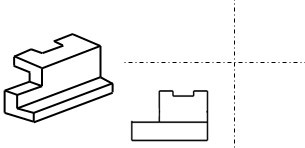

补画视图中所缺线条。

21、制图题
请画出下列构件的三视图,构件长120mm、宽25 mm、高40 mm、两孔直径均为20 mm、小孔圆心离构件中心距离均为40 mm、构件两端圆弧半径均为40 mm,要求:画出尺寸界线、尺寸线、标注尺寸数字,制图比例1:2

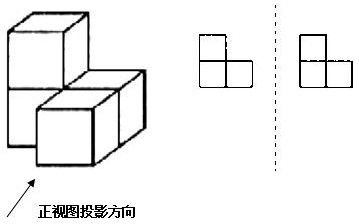

22、某零件如下图所示,已知其正视图和左视图如下图,请补画其俯视图。

23、某零件如图所示,请画出其三视图。

24、根据题图所示形体
(1)画出主视图。
(2)补全俯视图的缺漏线条。

|
