11、平面结构形体的正等轴测图,可根据形体在长、宽、高等三个方向基本尺寸绘制完成。其绘图步骤正确的顺序是( )
①根据长度方向30、宽度方向25的尺寸,画出左前方斜切面,从而完成全图。②沿着上述三轴分别量出物体的长80、宽50和高40的尺寸,画出长方体的轴测图。③根据长度方向25、高度方向15的尺寸,画出左上角斜切面。④根据形体的结构特征,确定长(X向)、宽(Y向)、高(Z向)等三轴在图纸上的位置。
A、①②③④ B、②③④① C、④②③ D、①④③②①
12、能清晰地表达产品的结构尺寸和连接方法,并用于进行结构强度( )
A、草模 B、概念模型 C、结构模型 D、功能模型
13、图样上的尺寸,以( )为单位时,不注写单位,否则必须注明
A、米 B、厘米 C、毫米 D、微米
14、设计师在绘制机械图时采用( )线条
A、细实线 B、粗实线 C、虚线 D、波良线
15、下面哪一种不是技术图样( )
A、机械加工图 B、三视图 C、效果图 D、建筑施工图
16、图书馆内使用的活动木梯的立体图及待完善的三视图如下图所示。( )

(1)请补齐左视图和俯视中缺少的线条。
(2)根据立体图所给尺寸,在三视图中标注出木梯对应的长、宽、高尺寸。
17、作图题
请画出下面立体图形的三视图

18、连线题

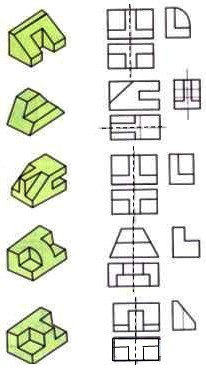

下图左边的立体图对应右边哪个三视图?请用连线标出。

|
