试卷II

请将本卷的答案用蓝、黑墨水钢笔或圆珠笔写在答卷II上。

二、作图读图题（共6分）

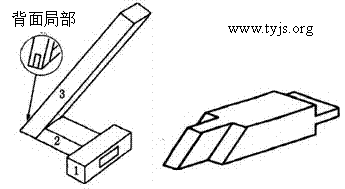

36．如下左图所示是小黄设计的木质台灯支架，右图是木条2的立体图。请完成下列各题。

（1）下图为木条2（右图）的三视图，请用铅笔在答卷II的题目中，补全三视图所缺的线条。

（2）制作完成后，发现该台灯支架的稳定性不够好，小黄想通过加长木条来提高稳定性，则左图中适合加长的木条是    ▲    。（填写木条编号）

三、分析评价题（本大题共2小题，37小题4分，38小题6分，共10分）

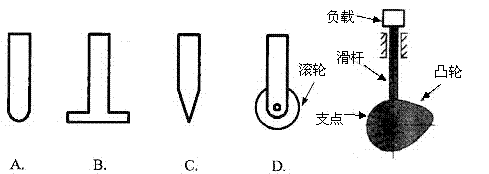

37．小黄设计了一个简单的凸轮传动系统（如图所示），电动机带动凸轮绕支点单向低速转动，能使滑杆带动负载上下运动。请完成下列各题，在有“   ▲  ”处填上相应的内容。

（1）传动机构在长期的运行过程中，滑杆底部与凸轮表面会产生磨损，为了解决该问题，小黄对滑杆底部的设计提出了以下四种改进方案，你认为磨损最少的是    ▲    。

（2）凸轮的形状对滑杆运动规律有直接影响，设计中需要运用科学方法和数学工具对凸轮的大小、形状进行定量分析与计算，这体现了系统分析的    ▲    原则。

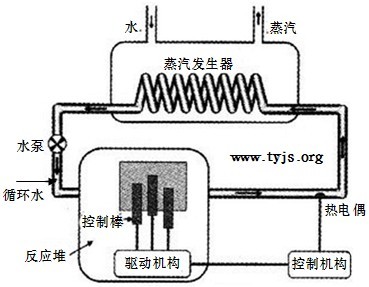

38．某核电站运行时，高压循环水经过反应堆被加热到300—400℃，这些高压循环水再把蒸汽发生器中的水加热成蒸汽用于发电。为了保证系统的正常运行，需要控制循环水的温度，其控制过程为（原理如图所示）：热电偶测出循环水的温度，该温度被传送到控制机构与设定的温度进行比较，根据偏差值通过驱动机构调节控制棒，控制反应堆的发热功率，使水温达到预设的值。请完成下列各题，在有“   ▲   ”处填上相应的内容。

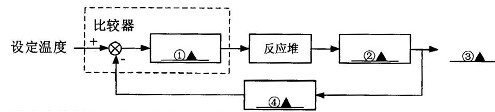

（1）根据控制原理示意图及其描述，把下面的水温控制方框图补充完整。

（2）当发生意外情况导致水泵停止工作时，系统会自动启动备用水泵，保证系统安全。这不仅提高了系统的整体性，还提高了系统的   ▲   性。
