二、简答题（本题共3小题，分别为5、6、7分，共18分）
21．根据立体图，请在答卷Ⅱ的题图中补全俯视图和左视图所缺的线条。

21题图 22题图
22．如图所示是某厂家生产的塑料凳，很多顾客反映凳脚强度不足，容易变形或断裂。针对这个问题，请根据所学的结构方面知识，就提高凳脚强度给厂家提三点合理的建议。

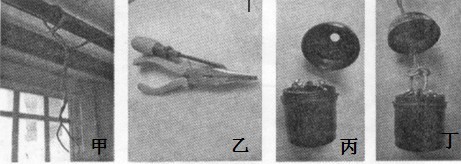

23．因临时工作需要，小黄要在窗门边的横木条下安装一盏白炽灯用于照明，电线已经绕在横木条上（如图甲所示）。图乙、图丙是工具和材料，图丁是常规连接的灯座和电线。
小黄设计“电线接上灯座”的部分操作流程图如下，请你在答卷Ⅱ虚线框内将操作流程图补充完整。
断开电源→剥线→拧开灯座盖→……→拧上灯座盖
三、分析题（本题共2小题，分别为5、12分，共17分）
24．如图所示是几款饮水杯，请从价格、稳定性、可持续发展、人机关系和使用场合等角度作出评价。在有“ ▲ ”处填上相应内容。
|
|
玻璃杯 |
一次性塑料杯 |
一次性纸杯 |
倒圆锥形纸杯 |
|
样式 |
 |
|
|
 |
|
价格 |
①▲ |
价格低 |
价格低 |
价格低 |
|
稳定性 |
不容易翻倒 |
很容易翻倒 |
较容易翻倒 |
②▲ |
|
可持续发展 |
可重复使用，
环保 |
③▲ |
一次性使用，
可再生 |
一次性使用，
可再生，节
约饮水 |
|
人机关系 |
舒适性一般，
易碎不安全 |
④▲ |
舒适性一般，
可拿可放 |
舒适性差，不
方便，一定要
用手拿着 |
|
使用场合 |
适合家庭、
办公、酒店
等场所 |
适合会议、
招待客人等 |
适合会议、招
待客人等 |
⑤▲ |
25．小黄对办公室饮水机进行了仔细的观察，发现饮水机热胆内的水是以“烧烧停停”的方式保温的。

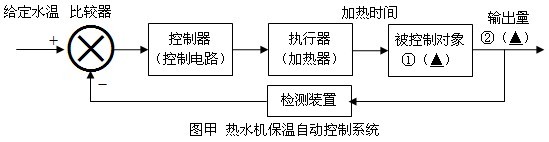

⑴小黄画出了饮水机保温自动控制系统的部分框图（如图甲所示），请你帮助他完成该方框图，在图甲有“ ▲ ”处填上相应内容。
⑵该系统是 ▲ （选填“开环”或“闭环”）控制系统；
⑶小黄发现办公室的饮水机经常在没人时电源还开着。为了解决这一问题，他尝试设计一个能自动控制电源的控制系统，通过红外线传感器获取几米以内的人体热辐射信号来控制电源的开启或关闭。小黄设计的控制系统方框图如图乙所示，继电器内有一开关，开关的打开或闭合由控制电路控制，该开关可以控制220V电源的通断。请在图乙上有“ ▲ ”处填上相应的内容。
四、设计题（共25分）（本题被选为岳阳市2012年通用技术最后综合考试题）
26．李琳准备在房间里放置一个落地式书架，可利用的空间尺寸为长1000mm、宽500mm、高2800mm。请用已刨削的杉木板为主要原料，为李琳设计、制造一个书架。
⑴．请从结构的稳定性角度对书架进行简单的设计分析。
⑵．用草图展示设计，说明该书架的总体尺寸（长、宽、高），并针对草图说出你所设计的书架的两个特点。
⑶．在不借助任何工具和设备的情况下，设计一个技术试验方案，测试其稳定性。请完成以下技术试验方案，在有“ ▲ ”处填上相应的内容。
|
试验名称： ▲
试验目的： ▲
试验准备：若干书本、书架
试验过程：
①把书架放置在平整处，前后、左右方向用手轻轻摇晃，书架应无明显晃动，否则应重新防止书架；
②将书本叠满书架的每一格；
③检验左右方向的稳定性： ▲
④检验前后方向的稳定性： ▲
|
|
