试卷Ⅱ
请将本卷的答案用蓝、黑墨水钢笔或圆珠笔写在答卷Ⅱ上。
二、作图读图题(本大题共6分)

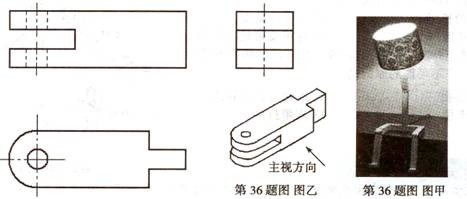

36．图甲是一款台灯。支撑架、底座中的木条可相对转动，以调整台灯照明角度和姿势。请完成下列各题。
(1)图乙为该台灯中一根木条的立体图及其三视图，请用铅笔在答卷Ⅱ的题图中，补全三视图所缺的图线。
(2)要实现木条间可转动，连接方式应该选择 ▲ (选填“铰连接”或“刚连接”)。
三、分析评价题(本大题共2小题，37小题4分，38小题6分，共10分)
37．刘祥发现使用普通的手拉车(图甲)上下楼梯不方便，于是，他想将其改装成方便上下楼梯的手拉车。请完成下列各题，在有“▲”处填上相应的内容。
(1)刘祥决定用组合轮(图乙)替换原来的轮子。根据手拉车上下楼梯的特点，组合轮最适合装在 ▲ (选填“前轮”或“后轮”)的位置上。

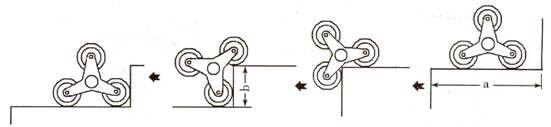

(2)组合轮轮距L大小会影响手拉车上下楼梯的使用效果。假设每级楼梯深度为a，高度为b，请你通过系统分析，依据组合轮在下楼梯时的各个状态图(图丙)，说明组合轮轮距L一般应满足 ▲ (请在下列选项中选择一项，填写序号：①L>a；②L>b；③L<b；)。这种通过数学定量计算、分析的方法遵循了系统分析的 ▲ 原则。
(3)将普通轮换成组合轮后，能使手拉车具有更好的 ▲ (请在下列选项中选择一项，填写序号：①环境适应性；②动态性；③相关性)。
通用技术试卷第7页(共8页)
38．孙丽设计并制作了一个路灯控制装置，用来控制家门口的路灯。当环境光线不足时，光敏电阻检测到光线强度信息，控制单元接收到该信息后作出判断，并发出指令给电子开关，开启路灯；当光线充足时则关闭路灯。请完成下列各题，在有“▲”处填上相应的内容。
(1)根据题中所述，补充完整路灯控制系统方框图。
(2)晚上，孙丽用台灯(白炽灯)代替路灯对控制装置进行技术试验。当关闭室内其它照明用具时，台灯亮起。将控制装置靠近台灯，灯泡的光线直接照射到光敏电阻上，则出现的现象是▲。
A．灯泡一直亮 B．灯泡熄灭 C．灯泡亮灭交替 D．灯泡亮度变暗
(3)在第(2)小题中灯泡的光线影响了正常的控制，对该控制系统来说这属于 ▲ 。
四、技术应用题(本大题共14分)
39．孙丽发现家里使用的开放式鞋柜(如图所示)有如下问题：鞋柜档板间的高度过高，鞋帮稍低的鞋子放置时剩余空间较大；鞋柜深度不够，稍大的鞋子放进后会露出少部分后跟。于是她想改进鞋柜的内部结构，要求：
A．鞋柜装上门；
B．至少能放置九双鞋子(含儿童鞋)和一双靴子；
C．能放高帮或高跟鞋。
请你帮助孙丽对鞋柜进行改进，解决上述问题达到要求，并完成下列各题。
(1)在设计之前需要收集相应的信息，下列信息中：①单只鞋子的相关尺寸：成年人大码低帮鞋(长、宽、高)大约为300mmXl00mmX100mm；高帮鞋大约为300mmXl00mmX200mm。单只靴子大约为280mmXl00mmX550mm；②鞋子的材料；③木板的厚度；④柜门的安装方式。你认为不需要收集的是 ▲ (在有“▲”处填上相应的序号)。
(2)用草图表达你的设计方案，必要时用文字说明。
(3)请在草图上标注档板的间距。
(4)制作完成后需要对鞋柜进行技术试验，这些试验包括：
①档板与鞋柜的连接是否牢固的试验；②鞋子取放是否方便的试验；③柜门转动是否灵活的试验；④鞋柜放置时是否稳定的试验；⑤柜门关上后是否合缝的试验等。
其中属于强度试验的是 ▲ (在有“▲”处填上相应的序号)。
通用技术试卷第8页(共8页)
|
