17．如图所示的千斤顶，转动螺杆能够把汽车顶起。在顶起过程中，螺杆的主要受力及变形形式为

A．受拉、受剪切       B．受压、受弯曲       C．受拉、受扭转       D．受压、受剪切

第17题图

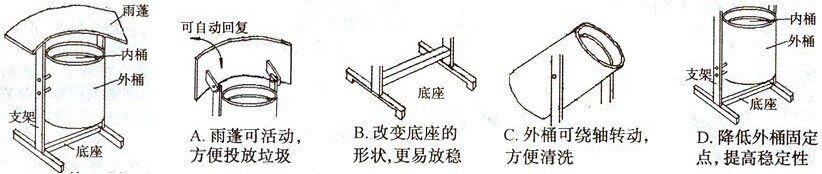

18．孙丽对如图所示的户外垃圾桶结构进行改进。以下措施中不合理的是

第18题图

19．如图所示是用可再生纸板制作的台灯，采用折叠结构方便组装。以下可以作为该台灯连接件的是

A．膨胀螺栓   　　 B．螺栓螺母　　　　C．铁钉　　　　D．紧定螺钉

第19题图                             第20题图

20．如图所示是垃圾桶的组装流程图。下列说法错误的是

A．安装底板后再安装踏脚板                         B．安装踏脚板后再安装连杆

C．连杆与踏脚板连接后再与桶盖连接         D．桶盖与连杆连接后再安装

21．刘祥准备用扁钢制作如图所示的笔筒，钻孔拟采用台钻。以下关于制作流程设计的分析中，不合理的是

A．为了上下环形圈钻孔的位置保持一致，把扁钢叠在一起钻孔

B．为了提高弯折效率和精度，把扁钢叠在一起夹在台虎钳上同时弯折

C．为了便于组装，先划线、钻孔、弯折成环形圈，再划线、钻竖条扁钢的孔

D，为了便于钻孔，在加工环形圈时，先钻孔再弯折

 第21题图

通用技术试卷第4页(共8页)

22．某家具厂以原木为原料生产家具的流程如下：后来发现原木含有过多水分，干燥缩水引起家具变形、开裂。现准备在加工过程中增加烘干环节，则其应该放在
