二、非选择题（本大题共4小题，第14小题6分，第15小题9分，第16小题3分，第17小题6分，共24分）

14．如图所示为某设备安装时必要连接件，小明在通用技术实践课上准备用2mm厚的钢板制作，该连接件需安装到墙上并要求两销轴孔等高且中心线与墙壁、底板均平行，请完成以下任务：

(1)加工该连接件的合理顺序为：划线→钻孔→锯割→锉削→    →    →    （在A．下料；B．划线；C．钻孔；D．弯折中选择合适的选项，填写在“    ”处）

(2)加工零件不需要用的工具是    （从A．手钳；B．丝锥；C．划规：D．铁锤中选择合适的一项，填写在“    ”上）

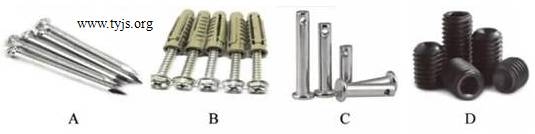

(3)小明要把该连接件安装到墙上并可靠固定，最好选择    （从下列选项中选择合适的一项，填写在“    ” 处)

(4)关于连接件加工的操作方法，下列说法正确的是（从下列选项中选择最合适的一项，填写在“    ”处）

A．改用自动化机械加工，侧重流程优化的工期优化

B．锉削过程中圆锉必不可少的

C．为防止工件伤手，在台钻上钻孔时要戴手套

D．锯割时应选用细齿锯条进行锯割

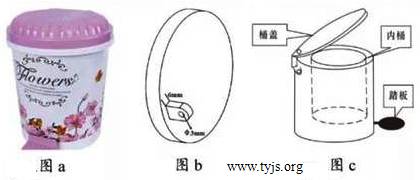

15．如图a所示为小明家的脚踩式垃圾桶，踩下踏板，桶盖被顶起，放开踏板，桶盖自动闭合。使用一段时间后，内部结构损坏，已知：与桶盖的连接结构如图b所示，踏板左端为5mm的圆管如图C所示，请重新设计该结构实现原有功能，结构简单，安装方便，材料自选。

(1)画出支撑件的设计草图，必要时可用文字说明；

(2)在设计草图上标注支撑件结构的主要尺寸；

(3)简要说明你的设计主要采用什么原理（不超过5个字）；

(4)为了验证该结构是否满足设计要求，小明进行了如下试验，其中合理的是    、    。（在A．脚踩踏板桶盖是否被抬起：B．脚踩踏板，观察踏板是否严重变形；C．反复拆装，验证是否方便安装；D．安装完成后，是否影响内桶放入。选择合适的选项，将序号填入“    ”处）；

16．【加试题】请补全三视图中所缺的三条图线（超过三条图线倒扣分）

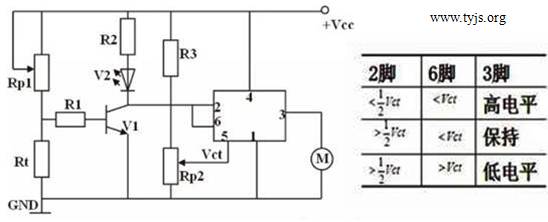

17．【加试题】如图所示为小明设计的高温报警与处理电路，当温度超过35℃时V₂亮，当温度超过40℃时散热风扇电机开始工作降温。根据电路原理回答下列问题：

(1)随着温度的升高，R_t的阻值    （在A．增大；B．减小；C不变中选择合适的选项，将序号填入“    ”处）；

(2)要让扇热风扇在38℃就开始工作，则需要    （在A．Rp₁触点上滑；B．Rp₁触点下滑；C．Rp₂触点上滑；D．Rp₂触点下滑中选择合适的选项，将序号填入“    “处）；

(3)调试结束后测得V_ct的电位为2V，则当温度正好在40℃时，三极管V₁的状态为    （在A．饱和；B．放大；C截止中选择合适的选项，将序号填入“    ”处）；

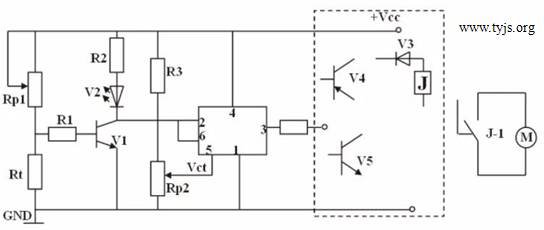

(4)因风扇工作需要较大电流，需要通过继电器来控制，请选择合适三极管（NPN或PNP）完成虚线框内连线。
