二、非选择题(本大题共4小题,第16~17题每题10分,第18题12分,第19题13分,共45分)

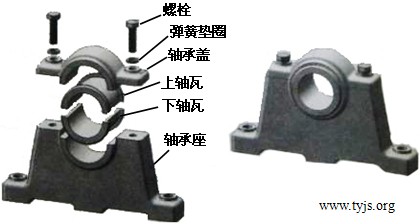

16.如图所示是轴承座的装配结构示意图,上轴瓦和下轴瓦分别安装在轴承盖和轴承座中,六角螺栓穿过弹簧垫圈将轴承盖固定在轴承座上。轴承座的装配,需要以下环节:①安装下轴瓦;②安装轴承盖;③安装上轴瓦,④安装六角螺栓;⑤安装弹簧垫圈;请分析轴承座装配结构和装配工艺,回答以下问题:
(1)合理的装配流程为①→ → → → (将装配环节的序号填写在“ ”处);
(2)在轴承座的结构中,用到的标准件有: 、 (在①轴承盖;②六角螺栓;③弹簧垫圈;④轴承座中选择两种,将序号填写在“ ”处);
(3)装配中使用弹簧垫圈的原因是(在①提高螺栓强度;②防止螺栓松动;③提高轴承盖强度中选择一项,将序号填写在“ ”处)。
17.为方便同学们在教室挂放雨伞,赵伟用木材制作了如图所示的雨伞架。
(1)赵伟在确定雨伞架具体尺寸时,需要考虑的主要因素是____、____(在①雨伞的长度;②教室的高度;③木材的防潮性能;④雨伞的质量大小中选择两项,将序号填写在“____”处);
(2)为了雨伞架结构有足够的强度,木条之间的连接方式应采用____ (在①铆接;②胶接;③合页连接;④榫接中选择一项,将序号填写在“____”处)
(3)制作完成后,需要对雨伞架进行稳定性试验,确定雨伞架发生倾倒时所能承受的最小负荷。现提供重物若干,请设计简易试验方案(在给定的示意图上表示试验方案,用文字说明主要步骤)。

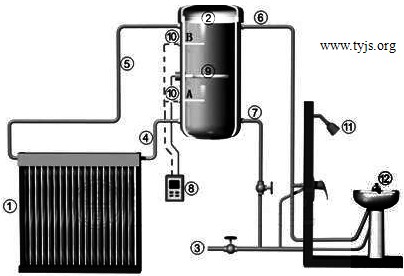

18.如图所示为太阳能热水器系统示意图。真空管集热器利用太阳能将储水箱中的水加热后供用户使用。当阳光不足或用水用量过大时,可自动启动电加热器对储水箱中的水加热。当储水箱中水满时能自动停止进水,水位低时能自动补水,当储水箱中缺水时发出报警。请针对该系统回答以下问题:
①太阳能真空管集热器 ②储水箱 ③供水入口 ④集热器回水管
⑤集热器热水输出管 ⑥水箱热水输出管 ⑦水箱冷水输入管 ⑧控制器
⑨电加热器 ⑩水箱温度传感器 ⑪花洒 ⑫洗面盆
(1)根据不同的加热方式,该系统有____、____两个子系统(在①电加热;②卫浴设施;③报警;④真空管集热中选择两项,将序号填写在“____”处)
(2)在设计时要统筹兼顾储水箱水位控制、水温控制、集热器集热和冷热水循环、自来水输入和热水输出等控制目标。这体现了系统分析的____、____原则(在①综合性;②科学性;③整体性中选择两项,将序号填写在“____”处)
(3)当水箱中缺水时,水位传感器把信号传给控制器,控制器发出指令,电子开关闭合,启动报警器发出报警信号。根据描述,分析水位报警控制过程,在控制方框图中“ ▲ ”处填写相应的内容。
19.王平同学发现买来的床上书桌支撑在床板上,影响人体的活动。为此制作了如图所示的书桌。现要求将该书桌固定在双层床的立柱上。已知立柱为Φ45mm的钢管,书桌支撑臂为30mm×40mm的矩形钢管,请你设计书桌支撑臂与双层床立柱的连接部件(材料自选)。设计要求如下:
A.连接部件与书桌支撑臂的连接采用焊接;
B.连接部件与双层床立柱的连接牢固可靠、拆卸方便。
请根据上述设计要求,完成以下任务:
(1)画出该连接部件的设计草图(只需画出连接部件),必要时可用文字说明;
(2)在设计草图上标注连接部件的主要尺寸;
(3)指出你选用的连接部件材料;
(4)说明你设计的连接部件与双层床立柱是如何连接的。
|
