8.如图所示为某支架的试验方案,支架在同一垂直平面内对称放置。立柱和转臂的主要受力形式是( )
A.立柱受压、转臂受弯 B.立柱受压、转臂受扭转
C.立柱受扭转、转臂受弯 D.立柱受弯、转臂受压
9.如图所示是一款创意三轮车葡萄酒瓶架。若要提高的它的稳定性,有效的改进措施是( )
A.增加瓶筐材料的直径 B.缩短前后轮的距离
C.增大两后轮的直径 D.增大两后轮的间距
10.如图所示是一新产品的设计流程图,关于该流程,以下说法中正确的是( )
A.若方案不可行,则重新进行市场调查 B.样品制造和修改是并行环节
C.草拟方案和方案论证是串行环节 D.评价不满意,则重新草拟方案
11.用大小合适的钢板制作如图所示的开瓶器,以下工艺流程中合理的是( )
A.划线―→钻孔―→锯割―→锉削―→抛光
B.划线―→钻孔―→锉削―→锯割―→抛光
C.划线―→锯割―→钻孔―→锉削―→抛光
D.划线―→锯割―→锉削―→钻孔―→抛光
12.如图所示是一个设计别致的弹簧秤,利用弹性金属片的弹性,秤盘受重时会下沉,通过重量刻度尺可读出重物的重量。从系统的角度分析,下列说法中错误的是( )
A.弹性金属片、重量刻度尺、秤盘和底座共同构成了弹簧秤系统,体现了系统的整体性
B.弹性金属片的弹性系数和重量刻度尺的刻度相互关联,体现了系统的相关性
C.弹簧秤称量有一定范围,体现了系统的环境适应性
D.长期使用后,弹性金属片的弹性会变差,体现了系统的动态性

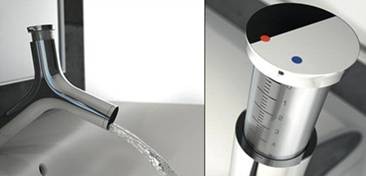

13.如图所示是一款可以控制水流量的节水龙头,拉起手柄至不同的刻度,可以控制不同的出水量,从而避免浪费。下列有关节水水龙头系统优化的说法中,不合理的是( )
A.在水龙头上增加了带刻度的提起手柄,降低了水龙头的生产成本
B.该系统通过改变原有节水龙头中的要素来实现系统优化
C.该系统优化以控制用水量为目的
D.自来水的水压是水龙头出水量控制优化的约束条件
14.如图所示是一款智能垃圾桶。投垃圾时,手或垃圾靠近感应区上方,桶盖会自动打开,投入后桶盖会自动关闭,该控制系统的控制手段和控制方式属于( )
A.手动控制、开环控制 B.自动控制、开环控制
C.自动控制、闭环控制 D.手动控制、闭环控制
15.如图所示是自动门示意图。当人靠近自动门时,探头探测到人体信号,控制电路接收到该信号后,发出相应的指令,启动电动机把门打开。关于该控制系统,下列说法中错误的是( )
A.输入量是人体信号 B.输出量是门的打开
C.被控对象是人体 D.执行器是电动机
|
