第六章  设计图样的绘制

二、常用技术图样

通用技术教案

通用技术《技术与设计1》——江苏教育出版社

通用技术网www.tyjs.org收集、整理

一、教学目标

知识与技能

1、掌握一般技术图样所采用的投影方法。

2、能绘制简单的三视图并学会标注简单的尺寸。

过程与方法

1、通过模型的展示，并让学生动手绘制三视图，掌握三视图的形成规律。

2、通过用计算机AutoCAD软件来帮助绘图，让学生对三视图有更近一步的了解，逐步形成空间想象的能力。

情感态度

1、亲历三视图绘制和尺寸的标注要严格规范，以此培养学生的严谨的态度。

2、用先进的手段，计算机铺助设计来激发学生的学习兴趣。

二、教学内容分析

常用技术图样，这节内容重要的是让学生能掌握一种表达物体结构的方法——三视图，以及能对识一般的机械加工图，同时也要求能够正确标注一些简单的尺寸。

本节难点：要有足够的空间想象能力才能准确的绘制好技术图样，同时这也是识读一般的机械加工图所必需的具有的能力。

三、教学策略

1、由简单基础的实体三视图的绘制到较复杂三视图的绘制，让学生的各方面能力慢慢得到提高和加强。

2、可以用AutoCAD来检验学生所绘制的三视图，同时它具有超强的实体任意旋转功能，可以将绘制的三维模型的结构充分展示出来。

3、通过实例的讲解，让学生对尺寸标注的基本要求有一定的认识。

四、教学资源

实体模型、作图工具，纸，多媒体教室、AutoCAD。

课时：2课时

五、教学过程

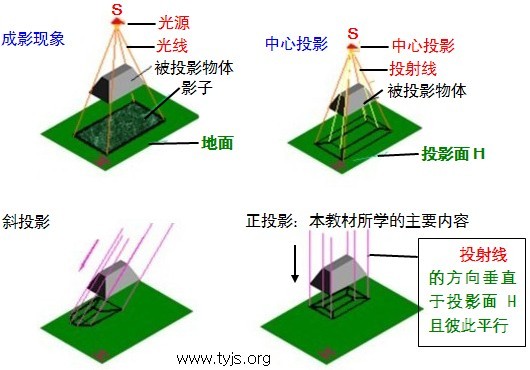

引入新课：当人走在太阳底下，就会使人在地面上投下影子。那大家知不知道投影有几种情况或方式？

新课教学：

【正投影与三视图】

1、投影方式

讨论：物体的影子在什么情况下，能够反映物体某个方向的形状特征与大小？

正投影法：假设投影光线与投影平面垂直，在投影平面上求取物体的结构形状的投影方法

在正投影中，一般一个视图能不能完整地表达物体的形状和大小，为了确定物体的结构形状，就需要采用多面正投影。
