海南省2009年普通高中基础会考试卷通用技术科试题
更新日期:2013-8-28    作者:海南省教育厅    编辑:admin    点击量:10377


二、非选择题部分(每题6分,共24分)

28、现对三家不同企业生产的同型号同规格的工字型钢材进行性能测试,采用悬挂重物的方式进行,测试方案如图,被测钢材和两固定杆均采用刚连接,且各测试工字型钢材的长度、悬挂点位置、悬挂重物的质量均相同。测试数据如下:





企业1的工字型钢材

企业2的工字型钢材

企业3的工字型钢材

弯曲距离(mm

2

9

7



1)工字型钢材在测试过程中产生何种形变?(2分)

2)若将被测钢材两端的固定高度同时上升20cm__________(“会/不会”)影响测试的结果。(2分)

3)请根据测试数据表,简述三家企业的工字型钢材的抗弯曲性能的优劣,若某工业厂房建设中需要使用工字型钢材做梁,你认为最好选用上述哪家企业的钢材(2分)



29、有一款可随儿童成长调高度的椅子,如题图所示,请观察和分析其结构特点,回答以下问题:

可随儿童成长调高度的椅子

1)当凳面分别位于ABC三点位置时,哪个位置的椅子更稳定?(2分)

2)椅子为木质材料时,为了让凳面可随儿童成长调整高度,凳面与斜板采用下列哪种连接方式最合适?_________2分)

①焊接           ②胶接             ③螺栓连接                ④粘接

3)简要说明如何提高该椅子的强度?并在侧视图中画出来。(2分)



30、李明家为果园灭虫购买了高压灭虫灯,但每天晚上都需要人工开启才能工作,很不方便,于是他设计了一个控制装置。当天黑时,光检测控制器检测的外界光线弱于一定值,便发出指令,使电子开关闭合,高压灭虫灯启动工作;当天亮时,检测出的外界光线强于一定的值,电子开关自动断开使高压灭虫灯关闭。请分析该控制系统的工作过程,回答下列问题。

1)请在下列空白处填写控制系统工作方框图中①、②、③部件的具体名称。(3分)

___________;②______________;③_____________

2)由于果园在山区里,该系统在实际使用中经常受到阴雨天气的影响,导致系统工作不正常,李明希望把系统改为按照设定时间控制的高压灭虫灯的开启与关闭,请你帮助李明填写改写后的系统方框图中所缺部分①,②,③的具体名称。(3分)

____________;②______________;③____________

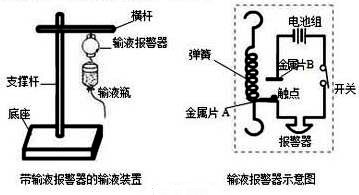

31、下图是一个能够报警的输液装置。其中输液报警器由弹簧、带触电的金属片A、金属片B、报警器等组成。请回答:


1).铁架台上的横杆与支撑杆之间采用的是刚连接还是铰链接?要使该装置保持稳定,对于底座支撑面的大小有何要求?(2分)

2).简述输液报警器是如何在输液瓶中的药水接近打完时发出报警声的?(2分)

3).该系统的整体功能是什么?任意换一根劲度系数不同的弹簧,是否会影响整体功能的实现(2分)
