海南省2008年普通高中基础会考试卷通用技术科试题
更新日期:2013-7-26    作者:海南省教育厅    编辑:admin    点击量:8062

海南省2008年普通高中基础会考试卷

信息技术和通用技术科

第二卷非选择题(54分)

本处仅为通用技术科试题

 通用技术网www.tyjs.org审核整理



题号

28

29

30

31

32

33

34

35

合计

得分





















本部分共4道题,每题6分,共24分,均是必答题。

28.王海自己动手测试某型塑料吸管的抗拉、抗压和抗弯性能,试验记录如下:



承受力测试项目

5牛顿

10牛顿

15牛顿

20牛顿

抗拉

抗压

×

×

×

抗弯

×

×

×

×



1)参照塑料吸管的抗拉示意图,画出抗压和抗弯性能测试示意图(4



    抗拉测试        抗压测试        抗弯测试

2)请根据试验记录简述塑料吸管的抗拉、抗压和抗弯性能。(2分)

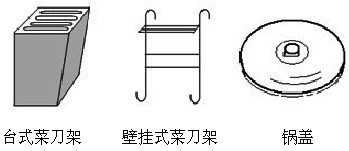

29.晓辉家厨房台面空间比较小,做菜时锅盖常找不到地方放置。请模仿厨房台式菜刀架或壁挂式菜刀架的构思,设计一个能够节省空间的锅盖架。

壁挂式菜刀架
29题图

1)画出锅盖架设计方案的草图,说明你所选用的材料。(2分)

 2)请从结构是否稳固、使用是否方便这两方面,对你所设计的方案作简要说明。(2分)

 3)比较台式锅盖架与壁挂式锅盖架的使用特点,填写下表。(2分)



比较的方面

使用人群

占用空间

可放置锅盖的种类

台式锅盖架

方便儿童取放





壁挂式锅盖架

不方便儿童取放

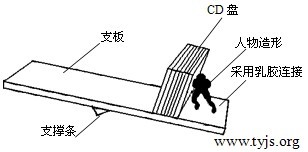

30.刘敏同学设计了一个放置CD盘的CD架,并制作了如图的原型。其中“支板”、“人物造型”和“支撑条”均使用木质材料,各构件之间采用乳胶连接。为了测试CD架的稳定性能和构件连接的强度,在支板上逐渐增放CD盘,当增至一定数量时,CD架出现了问题。

放置CD盘的CD架

30题图

1)分析该图中“人物造型”的作用。(2分)

 2)简析在测试过程中,放置的CD盘数量增加时,其结构可能出现的问题。(2分)

 ①



3)针对以上问题,分别提出改进的方案,并在原图上作出标注。(2分)



31.李明制作了方便小动物喝水的自动加水器,结构如图。工作过程是当水龙头打开,水就流入碗内,碗内的水位逐渐升高,浸没到塑料管管口时,没有空气进入密封的铁桶,水龙头停止出水;当碗内水位降低至塑料管管口以下,空气从塑料管进入铁桶内,水又流出来,使碗内实际水位控制在管口位置。试分析其控制过程,完成下列问题:

方便小动物喝水的自动加水器

31题图

1)该控制系统是开环控制系统还是闭环控制系统?(2分)

2)请填写完成控制系统方框图中所缺部分。(2分)

3)假设原来搪瓷碗内的水位控制在5厘米,现在需要把碗内水位控制在8厘米,请问可以采取什么方法?(2分)
