第二部分　（非选择题　共52分）

二、作图及填空题（共2小题，每小题10分，计20分）

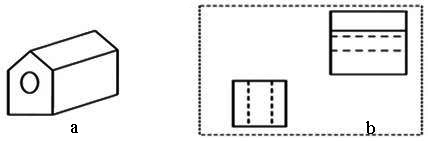

17．(10分)根据题17（a）图，在题17（b）图中完成：

（1）在对应位置画出主视图。（6分）

（2）补全俯视图中缺漏的线条。（4分）

18．（10分，每空2分）下表列举了几种不同类型机车，请从生产成本、科技含量、时速、环保性等方面作出评价。在“    ”上填写相应的内容。

三、综合题（共2小题，每小题16分，计32分）

19．（16分）某蔬菜种植户准备建造3个普通的拱形塑料薄膜大棚，家有4名劳动力，需要做以下工作：

A．平整建棚场地（4人1天）

B．插竹竿（2人1天）

C．划线确定大棚地面面积及插竹竿位置（2人1天）

D．在大棚骨架上覆盖塑料薄膜（4人1天）

E．用尼龙绳绑竹竿形成大棚骨架（4人2天）

F．按设计尺寸在大棚的一端开出入通道（2人1天）

G．采购竹竿、尼龙绳、塑料薄膜及棉门帘用料（2人1天）

H．按设计尺寸制作大棚通道门帘（2人1天）

I．对建成的大棚进行检测（4人1天）

（1）该农户计划用10天时间全部完成任务，请在下面流程方框图中补全工作环节。（用各工作环节前的代码表示即可）

A→□→G→□→E→D→□→H→I(6分)

（2）如果要将工期压缩为8天，请你对工期进行优化，并用流程方框图表示。（用各工作环节前的代码表示即可）（4分）

（3）结合本题说出合理安排流程对生产和生活的意义。（6分）

20．（16分）小李制作了一个如题20图所示的衣架，该衣架以铁管为材料，主杆直径为32mm，其余部分直径为20mm，构件间的连接方式为焊接。小李在使用中发现这个衣架有缺陷，挂衣物稍多就会倾倒。

（1）请你帮助小李从结构的角度说明该衣架存在的缺陷。（4分）

（2）请你根据存在的缺陷，在原有的基础上提出改进意见。（6分）

（3）画出改进后的设计草图。（6分）
