二、非选择题(本大题共4小题，第16〜17题每题10分，第18题12分，第19题13分，共45分）

16．如图所示是内燃机连杆的装置结构示意图，定位套安装在连杆体和连杆盖的螺栓孔中，用于连杆盖在连杆体上定位，上、下轴瓦安装在连杆体和连杆盖的半圆孔中，用于保护连杆不受磨损，螺栓穿过连杆体、定位套、连杆盖安装在螺栓孔中，放上垫片并用螺母拧紧，用开口销将螺栓和螺母固定在一起，防止螺母松动。将零件全部安装到连杆体上，需要以下环节：①安装定位套，②安装连杆盖，③安装上、下轴瓦，④安装螺栓，⑤安装垫片，⑥安装开口销，⑦安装螺母。请分析连杆的装配结构和工艺，回答以下问题：

（1）合理的装配流程为：①→　　→　　→　　→⑤→　　→　　。（在“　　”处填写装配环节的序号）。

（2）连杆装配体中，用到的标准件有：　　、　　。（在①定位套，②垫片，③螺母，④连杆盖中选择两种，将序号填写在“　　”处）

（3）连接连杆体和连杆盖的螺栓和螺母要求具有较高的强度宜选用的材料是：  （在①不锈钢，②铜，③塑料中选一种，将序号填写在“    ”处）

17．如图所示是一款超市购物车，要求盛物框在承载60kg情况下，购物车的各部分不会严重变形和损坏。请对该购物车进行技术试验，并回答问题。

（1）现提供重物若干，请设计简易试验方案，测试该购物车是否合格（在给定的示意图上表示试验方案，用文字说明主要步骤）。

（2）若测试发现盛物框严重变形，可以采取的改进措施是：      。

（在①提高盛物框的安装高度，②加大盛物框制作材料的直径，③增大盛物框的底面积中选择一项，将序号填写在“    ”处）。

（3）该盛物框设计悬臂结构，主要目的是：    （在①为了美观，②便于多个购物车套叠存放，③节省材料中选择一项，将序号填写在“    ”处）。

18．如图所示为某单位大门的控制系统，具有门禁、对讲考勤功能。职工进门时把手指放到指纹采集器中，经门禁控制器识别后控制电锁打开插销，进入大门后自动关闭，出门时，按出门按钮，门禁控制器直接控制电锁打开插销，外来人员通过门铃对讲机与室内人员联系，考勤机根据指纹信息进行考勤。请针对该系统回答以下问题：

（1）根据示意图及描述，分析职工进门时的系统控制过程，在方框图中填写相应内容。

  ①▲  →门禁控制器→  ②▲  →  ③▲  →插销打开

（2）系统示意图中除了门禁子系统外还有       、        两个子系统（在①指纹采集，②考勤，③门铃对讲，④出门按钮中选择两项，将序号填写在“       ”处）。

（3）该系统有较强的抗电磁干扰能力，从系统的特性分析，说明该系统具有良好的   （在“    ”处填写相应内容）。

19．张华设想制作如图（a）所示的家用小圆桌，准备利用废旧的落地电扇底座（见图b）作为支撑；台板选用木板制作（见图c）。请设计连接底座与台板的中间零件（材料自选），设计要求为：

（a）                                   （b）                                            （c）

A．中间零件用直径为5毫米的螺钉与台板连接；

B．中间零件与底座连接可靠，拆卸方便。

请根据上述设计要求，完成以下任务：

（1）画出中间零件的设计草图，必要时可用文字说明；

（2）在设计草图上标注中间零件的主要尺寸；

（3）指出你选用的中间零件材料；

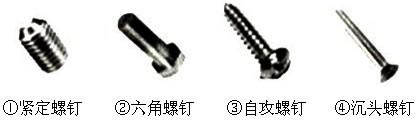

（4）在以下螺钉中，最适合连接台板的是   ▲   （在下列选项中选择一项，将序号填写在“  ▲  ”处）。
