主观卷

二、简答题（本大题4个小题，每小题5分，共20分）

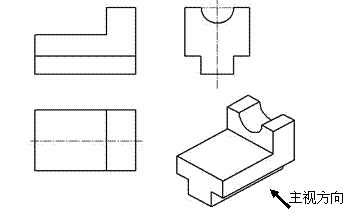

21．根据给出的实物图，补全各视图中所缺线条。

22．某零件的主视图如下图所示，请在图中合适位置分别标出小圆直径与凹槽尺寸，小圆直径为20mm，底部凹槽高为22mm、长为50mm。

　第22题图                       　　　　　　　　　   第23题图

23．常用的干粉灭火器如图所示，其操作有以下三个环节：①手握喷管对准火焰（站在上风口）②拉出保险栓；③用力压下手柄对准火源扫射。

（1）合理的操作流程是（填序号）        →       →         。

（2）喷管对准火焰的时候，最好对准火焰的_______（选填“上部”、“中部”或“根部”)。

24．技术试验是产品设计中不可缺少的基本方法和手段。请列举2项你知道的技术试验案例（如汽车碰撞试验），并说明进行技术试验的目的有哪些？

三、分析评价题（本大题4个小题，每小题5分，共20分）

25．下图所示为网上销售的一款新型香皂架，它底部为斜坡和凹槽的设计，使香皂获得较大的滤水空间，更容易控干香皂上的水。另外两个小立柱可卡住香皂，防止其下滑。产品售价30元。

（1）请从设计的一般原则出发对该产品的优劣进行评价。

（2）你作为消费者，是否喜欢并购买该产品，理由是什么？

26．用一段方钢（如图1）加工简易小铁锤的锤头（如图2），锤头加工要求为：长50mm、宽和高与方钢相同，表面光洁、垂直度高。根据所学知识回答下面的问题：

（1）量取尺寸、划线时，用到的工具有哪些？为了保证尺寸精度，划线时应注意什么？

（2）制作完成后，检查锤头各面垂直度时用到的工具是什么？它的操作要领是什么？
