2013年岳阳市普通高中学业水平考试

通用技术考查试题

参考答案

满分50分

一、选择题

二、作图题（8分）

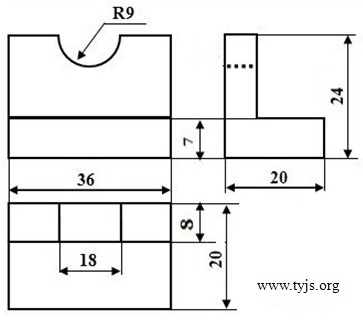

9、三视图如下：

说明：每图计2分，标注计2分

10、①．壳体结构受到外力冲击时将由弧面整体分担承受抵抗变形。（2分）

②．头盔、安全帽、乒乓球、灯泡等。（3分）

11、（1）参考答案：限位（2分）

评分标准：回答“当跷臂倒向一边时顶住跷臂”、“防止跷臂倒向一边时触到地面”、“减震”、“减少震动”、“支撑”、“撑住跷臂”或相同意思即可得2分，回答“连接”、“增加强度”、“增加稳定性”、“美观”等不得分。

回答其它答案，有一定的合理性但不完全正确，酌情给1分

（2）参考答案：设计缺陷：没有扶手或其他安全设施如靠背、安全带、脚踏等。（2分）

改进意见如图：

评分标准：指出“没有扶手”，并在图上画出扶手，得2分，只做其中一项只得1分，指出“没有护栏”、“没有脚踏”“没有防护设施”“容易摔下来”“容易翻倒”，并画出护栏、脚踏的，但没画扶手，只得1分，其他情况酌情给分。

（3）参考答案：调试方案：把体重较重的一方的座垫向中间移，直至双方坐上去时，跷臂能基本保持水平。

评分标准：回答与参考答案相同意思或“把支点向体重较重一方移动，直至双方坐上去时，跷臂能基本保持水平”、“在跷臂上加可左右移动的配重，把配重向体重轻的一方移动，直至双方坐上去时，跷臂能基本保持水平”等相同意思均可得2分。

答到移座垫，但没写具体调试过程或调试过程错误只得1分

答到移支点，但没写具体调试过程或调试过程错误只得1分

答到移配重，但没写具体调试过程或调试过程错误只得1分

其他答案有一定合理性但不完整，酌情给1分

四、设计题：（12分）

①．从结构、材料等方面进行具体的设计分析。答一项计3分。（6分）

②．针对草图具体描述其结构是如何解决问题的。草图和描述各计3分。
