二、非选择题（本大题共4小题，第16~17题每题10分，每18题12分，第19题13分，共45分）
16．如图所示是一款笔记本支架及使用示意图，王进对该产品进行了评价并打分（满分为5分）：①不需要低头操作，可以防止颈椎病（5分）；②采用可回收材料，有利于环保（4分）③可使眼睛与显示器保持安全距离，有利于保护视力（4.5分）；④支架角度可调，操作者可以选择舒适的操作角度（3.5分）;⑤可折叠便于携带（4分）。请根据上述评价回答以下问题：
（1）以上属于对人机关系健康目标进行评价的是： 、 （在“ ”处填写评价项目的序号）；
（2）在以上评价是对 的评价（“在设计过程”或“设计成果”中选择一项填写在“ ”处）；
（3）根据以上评价得分画出评价坐标图；
（4）为了检验笔记本电脑支架的质量，以下试验方案中不合理的是 （在下列方案中选择一种，将序号填写在“ ”处）。
①在支架上适当施力检查支架的强度；
②调整支架的角度，检查支架不同角度时的稳定性；
③将笔记本放在支架上，然后适当施力，检查支架的防滑性能；
④将支架拆开后重新组装，检查连接部分是否损坏。

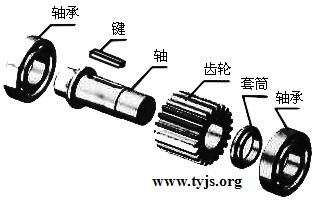

17．如图所示是齿轮轴的结构装配示意图。键安装在轴的键槽中，齿轮键槽对准键套到轴上，套筒安装在轴上并顶住齿轮端面，轴承安装在轴的两端起支承作用。该部件需要以下四个装配环节：①安装轴承；②安装齿轮；③安装套筒；④将键装入轴的键槽中。请根据上述描述，回答以下问题：
（1）齿轮轴的装配流程为 → → → （将装配环节的序号填写在“ ”处）；
（2）加一段矩形钢手工加工图中的键，需要用到的设备和工具是： 、 、 、 （在①手锯；②板牙；③锉刀；④划规；⑤丝锥；⑥台虎钳；⑦钻床；⑧车床中选择四种，将序号填写在“ ”处）；
（3）为了提高齿轮表面的强度，可以采用的工艺是 （在①电镀；②淬火；③回火中选择一项，将序号填写在“ ”处）。
18．一般多层楼房都不配备电梯，老年人上下楼梯不方便。如图所示是某公司研制的简易电梯示意图，电梯安装在墙壁上。人站在电梯的踏板上，抓住扶手启动电梯即可上下楼。请针对该电梯系统回答以下问题：
（1）为了电梯不用时减少踏板占用楼梯空间，合理的措施是 （以下列措施中选择一项，将序号填写在“ ”处）；
①踏板可翻转；②踏板可拆卸；③减小踏板面积。
（2）为了加强电梯管理，仅供缴费的住房使用，合理的措施是 、 （从下列措施中选择二项，将序号填写在“ ”处）；
①给缴费的住房配一把钥匙，开锁后可以使用；
②采用红外线检测装置，检测到是缴费的住户才能使用；
③采用指纹识别，有权限者才能使用；
④电梯定时开放。
（3）如果电梯的启动采用刷卡来控制，即读卡器把获得的持卡人信息传输给控制，电路控制电路判断信息正确则接通电路，电机驱动对电梯运行。请补充完整控制系统方框图（在“ ”处填写相应的内容）；
（4）在保证电梯安全运行这一目标的同时，要兼顾降低电梯成本、符合人机关系等目标，这体现了系统分析的 原则（在“ ”处填写合适的内容）。

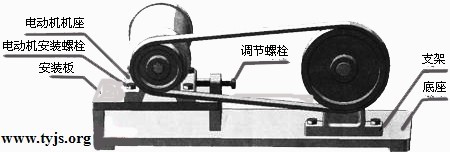

19．如图所示为皮带传动模型。电动机通过安装板与底座连接，大带轮通用支架与底座连接。为了能调节皮带的松紧，电动机的安装位置需要在一定范围内调整。现需要设计安装板，已知条件和设计要求如下：
A．电动机机座厚度为15mm，安装螺栓孔直径为9mm，孔中心距为80mm；电动机与安装板采用螺栓螺母连接，要求电动机在安装板上的位置可以调节，调节范围为0~20mm;
B．调节螺栓的直径为10mm，要求螺栓顶住电动机的机座。
请根据上述设计要求，完成以下任务：
（1）在给定的设计草图中画出与电动机安装和调整有关的结构，必要时可用文字说明；
（2）在设计草图上标注与电动机安装和调整有关的主要尺寸；
（3）说明电动机在安装板上的位置是如何调节的；
（4）为了防止电动机安装螺栓和螺母受到振动后松动，应该采用 垫圈（在“ ”处填写合适的内容）。
|
