六、七、八、九柱型鲁班锁的安装与制作
更新日期:2012-4-30    作者:网络综合    编辑:admin    点击量:7458

六、七、八、九柱型鲁班锁的安装与制作

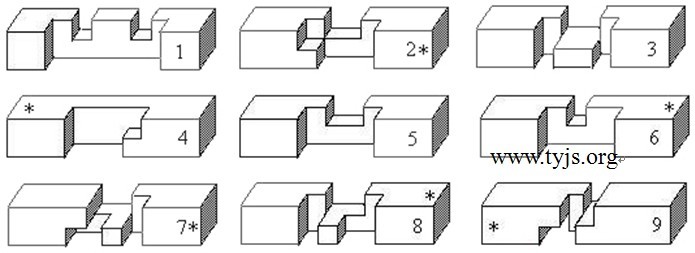

常见的鲁班锁有多种构型,从三柱型锁到多柱型锁,其结构可以各不相同,但其基本原理还是差不大多。其中有一种九柱型鲁班锁(有的称“第三代孔明锁”),其九根方柱的榫形如图1:先加工如图1所示的九个榫形柱,长度合适就行,一般选用1015cm长的正木方就行,即宽和高都是4cm.(也可以是3X3),长是1015cm,简单一点就可以用熟塑料泡沫来做。

1

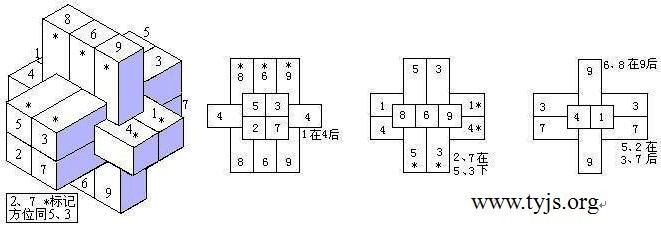

拼装完成后(图2),它看上去好像是“四根”穿过“三根”而抱住“两根”,“三根”穿过“两根”而抱住“四根”, “两根”穿过“四根”而抱住“三根”。.请记住这些特征,按图1和图2所给出的相互位置等信息,拼接成下图,如果拼不成,再看给出的提示。





2

2中各柱上*号标记在图1中的相应方位为:(图1中看得到的已打了*号)左(右),分别指左(右)端。

提示:依次拼装各柱——1+2+8+4+5+6+7+3+9。其中加柱7时,柱6要临时下降一些,等装好7后,6再上升复位。加柱9时,柱4要临时前伸,插好9后,4再复位。注意柱9不要倒插,其短端应在上。这样,全部完成后,柱9的缺口没有外露的。其它各柱的缺口也都不外露。



其它玩法:(各柱编号和*号标记处同上)

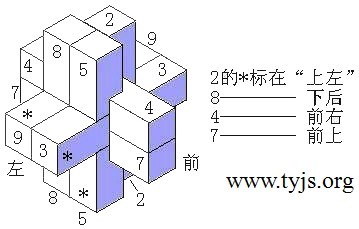

六合榫:完成图(图3)和常见的六柱型鲁班锁,按图1和图3完成。


3

提示:依次拼装各柱——9+7+4+8+6+5。其中加柱5时,先临时抬升柱8,再把“864”组件临时左移,则柱89之间出现间隙,柱5即可进入。

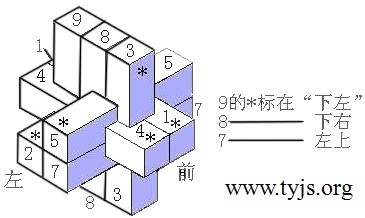

七星结:完成图见图48593之“穿插”是“平齐”的,并无半个单元的“位错”。据图1和图4,能完成吗?(“上”指“上端”,“前”指“前端”。)


4

提示:依次拼——7985342。装柱2时,9连同7一起暂时后移,使93之间出现间隙,柱2即可进入。

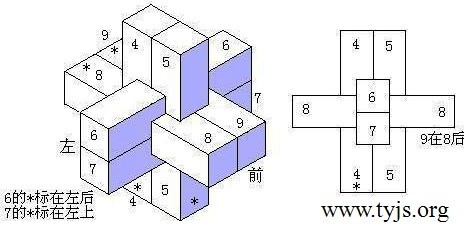

八达扣:见图5。请据图1和图5拼装。


5

提示:129435+(87)。其中拼好柱5 后,将前六件(组件)暂放一边,拼好(87)。再把六件组件中的柱5临时前移,使柱93之间出现方形通孔。组件(87)就从下往上插入该孔道,87同时到位。最后柱5复位。
