第Ⅱ卷(共60分)

注意事项：

1．用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。

2．作图时，可先使用2B铅笔，确定后必须使用黑色字迹的签字笔或钢笔描黑。

二、非选择题(本大题共7小题，第2l～25题每题6分，第26题12分，第27题18分，共60分)

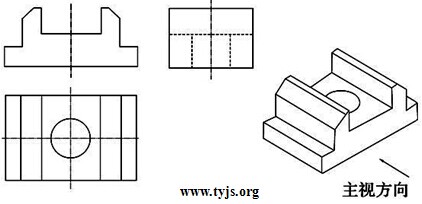

21．根据轴测图补全三视图中缺少的图线。

22．如图所示是一款恒温式燃气热水器，该热水器具有以下特点：①显示器能显示当前水温和设定水温；②具有温度控制功能，限制最高温度不超过65℃;③具有自动点火和熄火保护功能;④自动调节热水器的热负荷和出水量、实现出水温度恒定；⑤显示屏显示当前用水量、耗气量和机器工作状态；⑥燃气和空气胡混合比例达到最佳，更高效环保；⑦采用二次冷凝换热技术、热效率高、节省能源部；⑧冷凝换热器采用防腐技术，经久耐用。请回答以下问题(在“    ” 填写合适选项的序号)

(1)．体现信息交互的特点有                、               ；

(2)．体现可持续发展原则的特点有               、               ；

(3)．体现安全目标的特点有                、                ；

第22题图

23如图所示是内燃机活塞与连杆装配结构示意图，衬套固定在连杆孔内，连杆接在活塞中间，销轴穿过衬套装在活塞孔中，并用两只挡圈与销轴固定在活塞孔中，销轴相对衬套可转动，相对活塞则不能活动。完成活塞与连杆的装配需要以下环节：①将连杆装在活塞中间；②将弹性挡圈装入活塞孔的；③将销轴装入活塞孔中；④将衬套压入连杆孔中。请分析活塞与连杆的装配结构和工艺，回答以下问题：

(1)．活塞与连杆的装配流程是                     (填序号)．

(2)．衬套与连杆之间的连接方式是            (在“刚连接”和“铰连接”中选择一种填在        处)．

(3)．衬套与销轴之间的连接方式是         (在“刚连接”和“铰连接”中选择一种填在        处)．

第23题图

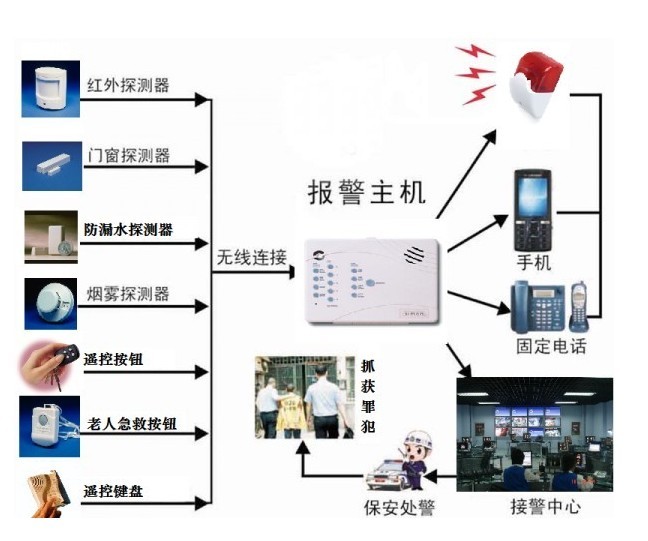

24．如图所示是家庭安全报警系统组成示意图，探测器探测到非安全信号后，主机控制声音报警器发出声音报警，并通过电信网络向主人设定的通讯工具发送报警信息。

第24题图

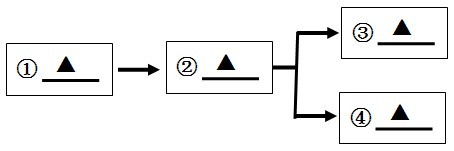

(1)．请根据示意图，完成系统的组成方框图

(2)．报警系统的探测器能抗各种干扰，这反映该系统具有较好的             (从相关性；动态性；环境适应性中选择一个)．
