第Ⅱ卷

注意事项：

1．用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。

2．作图时，可先使用2B铅笔，确定后必须使用黑色字迹的签字笔或钢笔描黑。

二、非选择题。（本大题共7小题，21-25题每题6分，第26题12分，第27题18分，共60分。）

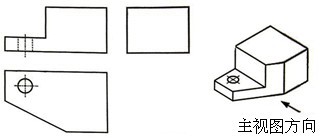

21、根据立体图补全三视图中所缺的图线

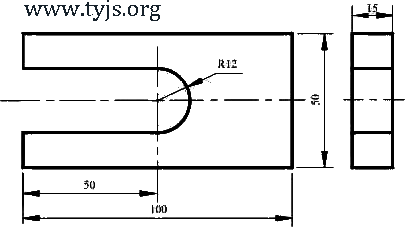

22、如图所示的铅质零件，加工半圆通槽时，需要以下环节：①划线  ②锉削  ③锯割④钻孔，请分析该半圆通槽的加工工艺，回答以下问题：

（1）合理的加工流程为(在  ▲ 处填写序号)  ▲  →  ▲  →  ▲  →    ▲   。

（2）需要用到的划线工具是(在  ▲ 处填写三种工具名称)  ▲ 、  ▲ 、  ▲  。

23、某城市为了提升其形象，将公交车站牌与其它影音设备结合，组成智能化公交车站信息装置，如图所示，该装置中采取了以下优化措施：①配备液晶电视；②配备公交车位置和到站时间的动态显示装置；③采用36伏安全电压；④减小站牌尺寸；⑤站牌上设置相应的盲文；⑥配备语音播报装置；⑦安装太阳能电池；⑧外壳采用圆角设计。请对公交车站信息装置的优化措施进行分析，回答以下问题（在  ▲ 处填写合适措施的编号）：

（1）以安全为目标的优化措施是：  ▲  、   ▲  。

（2）以提高信息交互效率为优化措施是： ▲ 、 ▲ 、  ▲  、 ▲ 。

24、如图所示的无线耳机设计新颖，价格低廉，采用标准通讯频率，可与各种手机配套，该产品采用环保材料，质感柔软，造型与耳朵相适应，不易滑落，使用标准规格的钮扣电池，除耳机功能外，还可以帮助学生矫正坐姿，保护眼睛，当头低下超过标准距离，即发出报警声，在  ▲  处填写相应的内容。

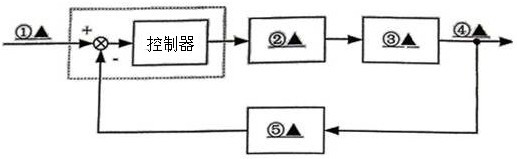

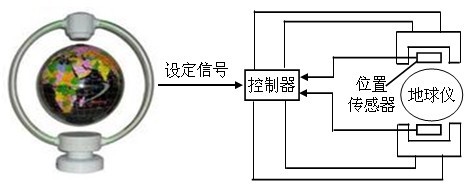

（1）根据控制系统原理图及其描述，在控制系统方框图中  ▲   处填写与磁悬浮地球仪控制系统原理图中相对应的内容。

 （2）地面振动、风力等都会引起地球仪位置发生变化，这些因素在控制系统中称为             。

26、图示为某公司简易不锈钢晒衣架广告，两个人挂在衣架上以示其牢固，若要求晒衣架每面能承重40kg，请你设计一个简易试验方案，检验该晒衣架的强度和稳定性。

（1）分别用示意图表示试验方法，必要时用文字说明。（给定待测晒衣架1个，10kg铁砣若干，坚固绳索若干）

（2）如果该晒衣架强度不够，可能损坏的部位有哪些？

（3）如果该晒衣架稳定性不够，请提出改进措施。

27、小刚发现放在教室地上的排球、篮球、足球会到处滚，于是决定设计一个简易托架，他在网上搜集到一款简易餐盘作为参考（如图所示），并提出如下设计要求：

A、至少能存放排球、篮球、足球各2只，其直径分别为：210mm,246mm,221mm；B、存取方便，球不能滚出来；

C、可折叠，占地少；

D、有新的创意，不要与参考作品雷同。请你以此简易餐盘架为灵感，根据上述要求完成以下设计任务：

（1）画出设计草图，必要时用文字说明（2）在草图中标注主要尺寸（3）指出你所采用的材料，并说明折叠结构的连接方式（4）说明你的设计方案中有创意的两个主要特色。
