海南省2018年普通高中基础会考试卷通用技术试卷
更新日期:2020-7-6    作者:海南省教育厅    编辑:admin    点击量:8414

第二部分 非选择题。

本部分共4道题,每题6分,共24分,均是必答题。

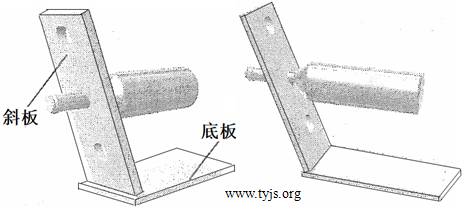

14.如图所示的木质红酒架,可从右边同时插入3瓶红酒放置。其斜板和底板均为轻质本板。

木质红酒架

1)在斜板右边任意孔插入一瓶红酒,红酒架均能保持稳定状态,是因为整体结构的                 。(重心垂线落在支撑面范围内/重心位置低)。(2分)

2)若将其中两瓶红酒从左边插入斜板,红酒架会                 (保持平衡/翻倒)。(2分)

3)若要从斜板左右两边任意插入红酒放置,红酒架都能保持稳定状态,应对其结构作何改进?请提出改进方案,在图中标注(1分),并用文字作简要说明(1分)。

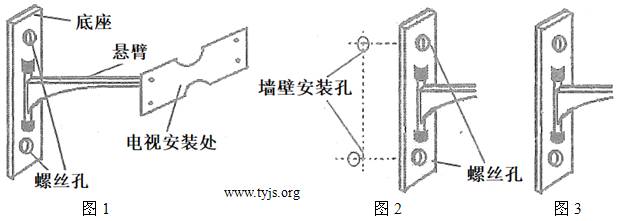

15.张华要在客厅安装一台新的液晶电视,设计了一款可调角度的金属挂架,如图1所示,挂架的悬臂可沿水平方向转动。  一款可调角度的金属挂架

1)挂架在使用时,悬臂的受力形式是:              。悬臂和底座的连接方式是              。(刚连接/铰连接)。(2分)

2)安装挂架需在墙壁上钻两个安装孔。由于钻孔时钻头打滑致使下方安装孔偏左,两孔中心不在一条垂线上,如图2。因墙壁不能二次钻孔,为使底座能垂直安装,请对底座的螺丝孔做改进,在图3上画出改进方案(1分),并作简要文字说明。(1分)

3)根据上题改进方案写出两种加工时用到的主要工具或设备。(2分)

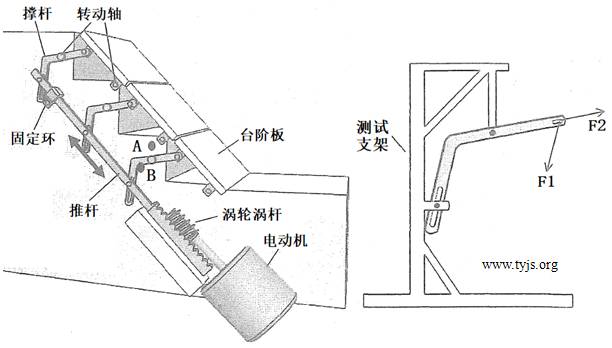

16.为方便电动车推放,小松给家里设计了一款可变台阶板,其结构如图1所示。该设计可实现“台阶斜坡”转换,推杆上推到位时台阶板下降呈平放状态,推杆下拉到位时台阶板上升呈斜放状态。

 一款可变台阶板

1)该设计使用涡轮涡杆传动可     。(①增大电动机的输出功率;②使电动机转子的转动变成推杆的直线运动)(填序号)(2分)

2)他制作了一个测试支架,拟用模拟试验法对撑杆做测试。从撑杆的受力特点判断,应主要测试撑杆的        。(抗拉抗扭/抗弯抗压)性能,用拉力计按图2中的      。(Fl/F2)方向进行测试。(2分)

3)为使台阶板升起或下降到位时电动机能及时停止运转,需在图中AB两处加装限位开关    。(A/B)处装台阶板上升限位开关,    A/B)处装台阶板下降限位开关。(2分)

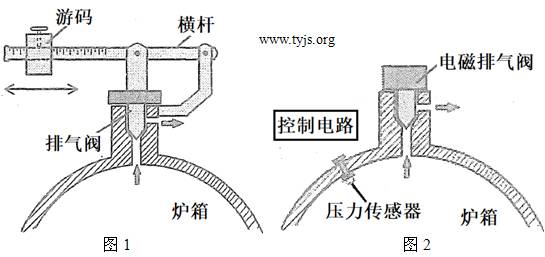

17.某消毒锅炉的压力控制装置,如图l所示,通过压力阀调控气体排放,使炉箱内的压力保持在一个恒定值。图中游码可水平方向左右移动。

某消毒锅炉的压力控制装置

1)在本控制装置中移动游码的作用是          。(设定炉箱压力值/增加炉箱内压力,横杆与游码组合具有        (控制器/执行器)的功能。(2分)

2)为能在控制室远程实时监控锅炉的压力,需将原控制改造成电子控制。改造用到压力传感器、控制电路、电磁排气阀等电子元件(模块),请完善改造后的控制系统框图。(2分)

某消毒锅炉的压力控制装置控制图

3)请根据控制框图将图2的压力传感器、控制电路、电磁排气阀用钱条连接起来。(2分)
