2020年1月浙江省通用技术选考试卷及分析
更新日期:2020-2-2    作者:浙江省教育厅    编辑:admin    点击量:50057

10.通用技术实践室中,与图示电路符号相对应的电子元器件中,三只引脚的是

 与图示电路符号相对应的电子元器件中三只引脚的是

A.与非逻辑门、电位器             B.三极管、电位器

C.三极管、电压比较器             D.四种都是

【官方参考答案】B

【解析】

本题考查常见的电子元器件。

学生不仅要熟练掌握电子元器件的功能、特点、使用场合,还需要扎实掌握对应的电路符号、外形特征等基本知识点。图示中第1个是微调电位器,是3引脚的元器件;第2个是三极管,是3引脚的元器件;第3个是2输入与非门,而实际应用中是—块有14个引脚的集成数字电路芯片,该芯片内部集成了4个与非门;第4个是运算放大器,常见的是有8个引脚的集成芯片。

故本题答案选B

题目中涉及到的电子元器件的实物图在我们的通用技术讲义上都有体现。

本题考查的知识点是最基本的记忆性内容,比较简单。

【考点】电子元器件。

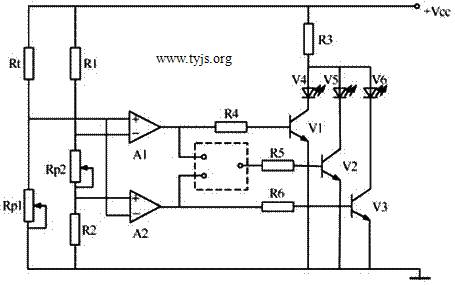

小明为鸡蛋孵化室(正常工作温度为37-39℃)设计了如图所示的温度监测指示电路,用V4V5V6的发光状态指示孵化室的温度状况。其中Rt为负温度系数热敏电阻;AlA2为电压比较器,当V+>V-时输出高电平,当V+<V-时输出低电平。根据电路图及描述,完成第11-12题。

 温度监测指示电路

11.鸡蛋孵化室温度介于37℃和39℃之间时,V5发光,V4V6不发光,题图虚线框位置应选用的逻辑门是

A.与非门          B.或非门          C.与门         D.或门

【官方参考答案】B

【解析】

本题考查电路分析和逻辑门的选用。

由电路分析可知,当温度低于37℃时,A1输出“0”、A2输出“1",三极管V1截止、V2截止、V3导通,V4不发光、V5不发光、V6发光;

当温度介于37℃和39℃之间时,A1输出“0”、A2输出“0”,三极管V1截止、V2导通、V3截止,V4不发光、V5发光、V6不发光;

当温度高于39℃时,A1输出“1”、A2输出“0”,三极管V1导通、V2截止、V3截止,V4发光、V5不发光、V6不发光,故虚线框位置输入和输出满足:

A1

A2

Uo

0

1

0

0

0

1

1

0

0

1

1

×

由真值表可知,虚线框中应该选用的是或非门。故本题答案选B

本题通过简单的逻辑分析,可得出虚线框输入和输出的对应关系,从而选择出能够实现对应逻辑运算功能的逻辑门。题目难度一般。

【考点】电路分析、逻辑门的选用。



12.下列关于该温度监测指示电路的分析中,恰当的是

ARp2滑动触点适当下移,指示的温度设定范围增大

BRp1滑动触点适当上移,Rt阻值的变化对A1V+影响增大

C.孵化室温度从40℃下降到38℃过程中,由V6发光转换为V5发光

D.孵化室温度从39℃下降到37℃过程中,V5的亮度逐渐变化

【官方参考答案】A

【解析】

由电路分析可知:

A选项,当Rp2滑动触点适当下移,Rp2接入电路中的电阻变大,使得A1V-变大、A2V+变小,使得温度更低的时候A2才会输出“1”,V6才发光,温度更高的时候A1才会输出“1”,V4才发光,即指示的温度设定范围变大,所以A正确。

B选项,当Rp1滑动触点适当上移,Rp1接入电路中的电阻变小,Rp1Rt串联的分压输出变小,可认为Rt阻值的变化对A1V+影响减小,所以B错误。

C选项,当温度高于39℃时V4发光,温度低于37℃时V6发光,故温度从40℃下降到38℃过程中,应该是由V4发光转换为V5发光,所以C选项错误。

D选项,由三极管V2的基极接的是虚线框位置的逻辑门的输出,而逻辑门的输出只能是高低电平,所以三极管V2工作在开关状态下,温度从39 下降到37℃过程中,虚线框位置的逻辑门输出始终为“1”,V2一直处于导通状态,相当于闭合的开关,故V5的亮度保持在最亮状态而不发生变化,所以D选项错误。

本题考查了电路的调试对设定值变化的影响,在此类题型中,我们课堂上反复讲解和练习的电路临界状态调节的“同大同小”规律显得非常重要和便捷。本题还考查了电路分析和三极管的开关特性。是一个综合性题目,难度较大。

【考点】电路分析、电路的调试、三极管的开关特性。



13.如图所示的低温报警电路,当数字式多用表显示为-3V时开始报警。下列分析中正确的是

 低温报警电路

ARt是负温度系数热敏电阻

B.开始报警时,若R3阻值减小一半,V2发光亮度增大一倍

C.开始报警时,V1一定工作在放大状态

D.减小R1阻值,报警的设定温度变高

【官方参考答案】C

【解析】

本题考查以三极管为控制核心的电路分析,本题特别需要关注电路中的电源,三极管的发射极接了接地点,即0V,集电极接发光二极管V2和电阻R4后接了-6V的电源,这和常规做到的题目是不一样的,如果不能发现这个特点,那么这一题很难做对。

A选项,假设Rt是负温度系数热敏电阻,由电路的功能是低温报警可知,当温度低于设定温度的时,Rt阻值升高,则RtR1串联的分压输出会升高,即R2左边的电压会升高,此时PNP三极管V1是截止的,无法完成报警功能,故假设错误,故Rt不是负温度系数热敏电阻,所以A选项错误。

B选项,当电路开始报警时,数字式多用表显示为-3V.此时V1的发射极和集电极之间的电压差Uce=3V,即Uec=3V,由三极管工作状态四种判断方法中的“根据发射极与集电极之间的电压差、发射极与基极之间的电压差来判断”可知,三极管V1处于放大状态。三极管放大状态下集电极电流Ic满足Ic=βIb,当集电极上接的电阻R3减小—半时,并不能引起                                                               基极电流Ib的变化,那么对应集电极电流Ic也不会变化,也就是流过V2的电流也不变化,故V2亮度不变。所以B选项错误。

C选项,由上述分析可知,C选项是正确的。

D选项,减水R1阻值,则RtR1串联的分压输出会降低,根据电路临界状态调节“同大同小”的规律可知需要Rt同步变小,由Rt是正温度系数的热敏电阻可知需要设定温度跟着变低,即减小R1阻值,报警的设定温度变低,所以D选项错误。

本题考查了PNP三极管的工作条件,涉及三极管在截止、放大、饱和三种工作状态下电压、电流、发射极与集电极之间的电压差、发射极与基极之间的电压差等数据特征。课堂上用形象的例子、缜密的思路,深入浅出的讲解三极管的工作原理,并总结出的三极管工作状态判断的4种方法、三极管管型的4种判断方法、放大状态下三极管管型和引脚判断的“一找一比”法等高效解题方法,能够帮助同学们轻松掌握、高效解题。

除此之外,本题还考查了数字式多用表的使用,由于电路电源的特殊设计,使之成为—道比较难的电路分析综合题,

【考点】电路分析、电路的调试、三极管、数字式多用表的使用。
