2019年1月浙江省普通高中学业水平考试

技术试题

第二部分 通用技术（满分35分）

浙江省教育厅

整理：通用技术网www.tyjs.org站长

一、选择题(本大题共10小题，每小题2分，共20分。每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分)

1．如图所示的背包上装有太阳能电池板。下列说法中不正确的是

第1题图

A．太阳能电池技术的发展对背包的设计产生影响

B．能对手机等数码产品充电，体现了技术的目的性

C．增加了背包重量，体现了技术的两面性

D．应用了多学科知识，体现了技术的综合性

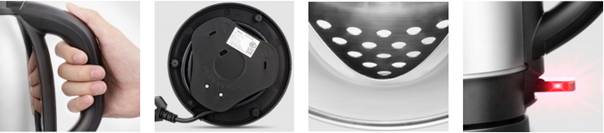

2．在电水壶设计中，为了实现合理的人机关系，从信息交互角度考虑的设计是

第2题图

A．弧形手柄        B．可收纳绕线盘        C．水垢过滤网        D．加热指示灯

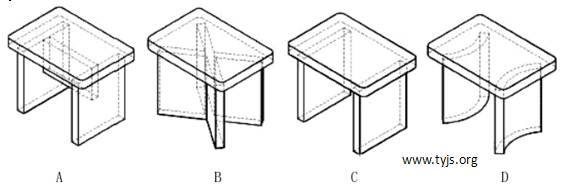

3．小明尝试设计一款小木凳，从结构强度和稳定性的角度分析，下列设计方案中不合理的是 [通用技术网]

第3题图

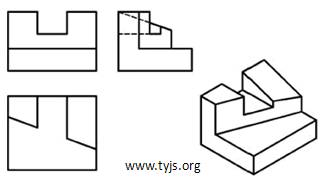

4．根据轴测图判断三视图中缺少的图线有

第4题图

A．1条        B．2条        C．3条        D．4条

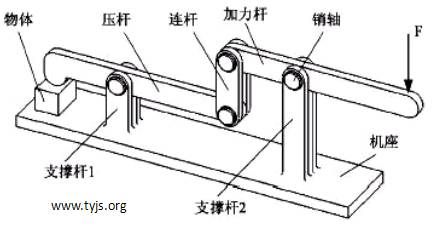

5．如图所示是一种压紧装置示意图。在力F作用下，加力杆通过连杆带动压杆将物体压紧。支撑杆1、支撑杆2、销轴的主要受力形式是

第5题图

A．支撑杆1受压、支撑杆2受压、销轴受弯曲

B．支撑杆1受压、支撑杆2受拉、销轴受弯曲

C．支撑杆1受压、支撑杆2受压、销轴受剪切

D．支撑杆1受拉、支撑杆2受压、销轴受剪切

6．小明用10mm厚的木板制作一个粉笔盒，板与板之间的连接方式不合理的是

A．铆接          B．胶接          C．榫接             D．铁钉连接

7．如图所示为某单位高纯度水制作流程示意图。以下对该流程的分析正确的是

第7题图

A．紫外灯与蒸馏器是串行环节

B．纯化水经紫外灯消毒，可以用作注射用水

C．预过滤环节与精滤环节的时序可颠倒

D．清洗用水从二级反渗透环节后取用，会提高生产成本

8．根据消防要求，仓库、图书馆等场所需要安装火灾自动报警控制系统。如有火灾发生，烟雾探测器检测到室内的烟雾信号，经控制电路分析处理后，驱动扬声器发出报警声。下列对该控制系统的分析中不正确的是

A．被控对象是扬声器             B．输出量是报警声

C．控制量是烟雾的浓度         D．控制的方式是开环控制

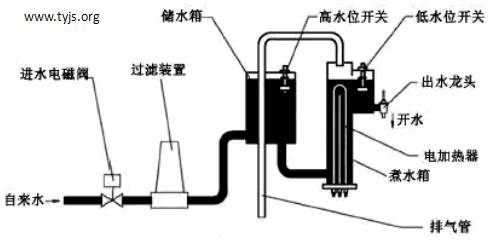

如图所示是某即热式饮水机设计方案。自来水经过滤装置后进入储水箱，再送到煮水箱，当水位达到高水位时，进水电磁阀断电关闭，水位降到低水位时电磁阀通电进水。在出水龙头取水时，电加热器迅速将煮水箱中的水加热至100℃，其间产生的水蒸气通过排气管排出。请完成第9-10题

第9-10题图

9．下列关于即热式饮水机的说法中不正确的是

A．为保证开水水质，过滤装置应定期更换，体现了系统的动态性

B．高水位开关出现故障，导致排气管连续排水，体现了系统的环境适应性

C．根据出水大小等因素确定电加热器的功率，体现了系统分析的科学性原则

D．需考虑电加热器的功率以及对使用环境的影响等因素，体现了系统分析的综合性原则

10．小明构思了下列几种电加热器控制方案，较合理的是

A．在出水龙头处安装传感器，有水流动时开始加热，无水流动时停止加热

B．在排气管上安装传感器，有水蒸气流动时停止加热，无水蒸气流动时开始加热

C．与水位开关联动，高水位时开始加热，低水位时停止加热

D．与进水电磁阀联动，电磁阀通电时开始加热，电磁阀断电时停止加热
