第Ⅱ卷非选择题（共40分）

本部分共4大题，共40分。

一、判断题（共5个小题，每小题2分，共10分。判断下列各题的叙述是否正确，正确的在题后面的括号中打“√”，错误的打“×”）

21．增强产品性能的同时增加了开发成本，这体现了技术运用的两面性（    ）

22．发明专利、外观设计专利、实用新型专利的保护期限均为10年。（    ）

23．汽车配备安全气囊，实现了人机关系的安全目标。（    ）

24．技术图纸可作为工程施工和产品加工制作的直接依据。（    ）

25．在对设计进行评价时，需要从多角度进行评价。（    ）

二、作图题（本大题共10分）

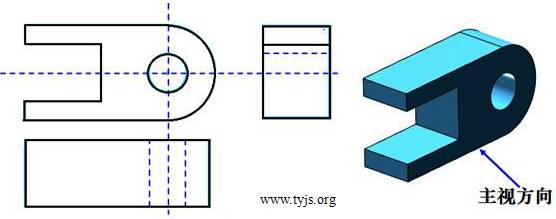

26．如图所示，某工件的立体图和三视图，左视图、俯视图中线条不完整，请补画完整。

三、选填题（本大题共10分）

27．如图所示是一款室外垃圾分类投放桶。下列各题备选答案中只有一项最符合题目要求，请将字母番号填写在括号中或横线上。（每空2分，共10分）

（1）制作该垃圾桶需要多次弯折加工，其主要材料最好选用（    ）

A．松木　　  B．陶瓷　　  C．不锈钢

（2）在薄铁皮内桶底部制作多个滤水空隙，应采用的加工工艺是（    ）

A．铸造　  　B．冲压　　  C．锻造

（3）属于可回收再利用垃圾的是        ，应投放在到标有符号△桶内；属于有害垃圾的是         ，应投放在到相应的桶内；而         属于其他垃圾，应投放在到标有符号↑桶内。

A、剩菜、果皮                B、废旧电池                   C、纸屑、饮料瓶

四、分析题（本大题共10分）

28．如图所示是上海东方明珠塔，其组成部分主要包括实心塔座、三个斜筒体、三根大柱、下球体、中球体、太空舱等，请回答下列问题。

（1）从力学架构与形态考虑，东方明珠塔的塔座属于什么结构类型？其下球体、中球体、太空舱属于什么结构类型？（4分）

（2）从结构的强度和稳定性角度，分析三个斜筒体的主要作用。（6分）
