第Ⅱ卷非选择题（本部分共4大题，共40分。）

一、（共5个小题，每小题2分，共10分。判断下列各题的叙述是否正确，正确的在题后面的括号中打“√”，错误的打“×”）

21．技术发明是多学科知识综合运用的结果。（    ）

22．转基因食品可能对人体有害，因此研究转基因技术是错误的。（    ）

23．儿童自行车要求质地轻便，材料环保，安全可靠，因此生产厂家在研发过程中可以不考虑成本问题。（    ）

24．设计往往需要反复的交流和优化，这个过程将使设计逐步趋于完善。（    ）

25．对于实用型的产品，如果设计出来后没有实用性，尽管它是美观的，成本是很低的，也应该否定。（    ）

二、作图题（本大题共10分）

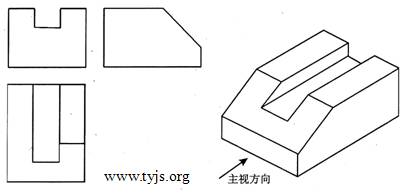

26．下图是某工件的立体图和三视图，主视图、左视图、俯视图中线条不完整，请补画完整。

三、选填题（本大题共10分）

27．如下图所示的装置，其悬臂结构由金属杆件组成。请回答下列问题（备选答案中只有一项最符合题目要求，请将其前面的字母填写在括号中）。（每空2分）

（1）从力学的架构与形态考虑，该悬臂的结构类型属于（    ）

A．实体结构    　　B．框架结构   　　 C．壳体结构

（2）连接底座和砖混墙体间的最佳连接方式是（    ）

A．榫卯连接   　　 B．焊接    　　C．膨胀螺栓连接

（3）杆件甲主要承受（    ）和弯曲力，杆件乙主要承受（    ），杆件丙主要承受（    ）

A．拉力    　　B．弯曲力  　　  C．扭曲力

四、分析题（本大题共10分）

28．如下图所示，是一款可调节光照角度的木制台灯。为了检测其是否符合设计要求，主要应该从哪些方面对其进行技术测试。（请至少回答两个方面）
