2017年山西省普通高中学业水平考试通用技术试卷
更新日期:2018-1-4    作者:山西省教育厅    编辑:admin    点击量:38525

第Ⅱ卷(非选择题,共60分)

注意:答案Ⅱ卷前请先将密封线内的项目及卷首的座位号填写清楚,答案直接写在试卷上。密封线内不要答题,作图请使用铅笔。

二、简答题(本大题共3小题,每小题7分,共21分)

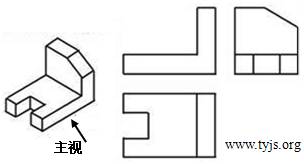

21.(7分)根据物体的立体图和左视图,补全主视图、俯视图中所缺的线条,并在主视图中合适的位置标出物体的总长(27mm和总高(20mm

根据物体的立体图和左视图



22.(7分)阅读材料,回答下面问题:

“蛟龙号”载人深潜器是我国首台自主设计、自主集成研制的作业型深海载人潜水器,设计最大下潜深度为7000米级。“蛟龙号”可在世界上大多数海域中使用,对于我国开发利用深海资源有着重要的意义。

 “蛟龙号”载人深潜器

“蛟龙号”主体结构属于         。(选填“实体”、“壳体”或“框架”)结构类型,

这种结构类型的受力特点是

2)请列举两个应用该结构类型的实例:



23.(7分)阅读材料,回答下面问题:

下图所示为一款多功能电子灭蚊灯,它发出的紫光既对人体无害,又可利用蚊虫的超光性和工作时产生的模拟真人诱蚊,紫光灯四周有密集的高压电网,可将靠近的蚊虫瞬间消灭,电网外侧设置了安全防护网。该灭蚊灯附带了LED照明功能,整体采用全防水设计,使用完毕后直接用水冲洗,它既可以在平面上放置,也可以悬挂使用。

 一款多功能电子灭蚊灯

1)该灭蚊灯的创新性体现在

实用性体现在

2)从“高效(方便)”、“健康”、“舒适”或“安全”中选择合适的选项填入下列空白处。该灭蚊灯可瞬间灭蚊,且清洁方便,实现了人机关系的        目标;该灭蚊灯可有效防止蚊虫叮咬且对人体无害,实现了人机关系的        目标;该灭蚊灯电网外侧设置防护网,实现了人机关系的        目标。



三、分析评价题(本大题共3小题,每小题8分,共24分)

24.(8分)分析绿茶生产工艺流程图,回答下面问题:

绿茶生产工艺流程图

1)绿茶生产工艺的工序作业方式属于         。(选填“并行”或“串行”)

该生产流程可划分为                     两个大的环节。

2)现代制茶企业将传统手工作业的部分环节改由机器加工,简述这样做的好处。



25.(8分)分析材料,回答下面问题:

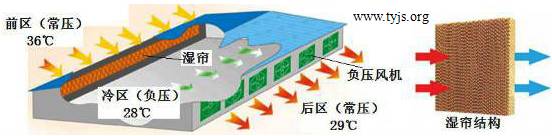

湿帘风机降温系统是利用水的蒸发降温原理实现降温的,是日前较为经济、环保的降温系统。这种系统在厂房一侧安装湿帘墙,与之相对的另一侧安装负压风机。负压风机将厂房内的热气抽走,室内形成负压,促使室外的新鲜空气经由蜂窝结构的湿帘墙降温后源源不断地进入厂房内部,吸收窒内余热,最后由负压风机排出室外,从而达到通风、换气、降温的效果。

 湿帘风机降温系统

(1)湿帘风机降温系统是由                          两个子系统组成。

(2)某工厂在安装湿帘风机降温系统前,根据厂房的大小计算出所需湿帘的面积和湿帘风机的数量,这体现了系统分析的          (选填“整体性”或“科学性”)原则。

(3)湿帘采用蜂窝波纹状的褶皱结构,主要是为了:

A.增加空气与水的接触面积           B.加快空气流通速度



26.(8分)分析材料,回答下面问题:

某公司设计了一款能根据花盆土壤湿度自动滴灌的智能浇花器,具体工作原理如下:控制电路将湿度传感器检测到的土壤湿度值与设定的湿度值进行比较,湿度值低于设定湿度值时,控制电路发出指令控制电磁阀门打开,开始浇水;湿度值达到设定湿度值时,控制电路发出指令关闭电磁阀门,停止浇水。

 一款能根据花盆土壤湿度自动滴灌的智能浇花器

(1)该智能浇花器所采用的控制系统属于         (选填“开环”或“闭环” )控制系统,被控对象为          (选填“上壤”或“电磁阀门”

(2)湿度传感器在控制系统中属于         (选填“执行器”或“检测装置” )为了获得合理的湿度数据,应该将湿度传感器插入至土壤的       (选填“A”或“B”)。



四、设计应用题(本大题共1 5分)

27.某技术小组同学准备设计一个教室用的雨伞架,教室可以用的空地面积为100cm×60cm,普通长柄伞长约70cm,折叠伞长约30cm。他们通过问卷的形式收集了同学们的使用需求,并制定了如下的设计要求

①可以存放20把以上的雨伞,取放方便;

雨伞架稳定性好,结构牢固,有收集雨水的装置;

③雨伞架收拢以后竖向放置;

④雨伞架不使用时可以折叠或拆卸。

(1) 画出雨伞架的设计草图并简要说明如何实现设计要求。

(2) 简述你增强雨伞架结构强度的做法。

(3)简要说明雨伞架的使用注意事项。
