新疆维吾尔自治区2016年普通高中学业水平考试通用技术试题卷
更新日期:2017-12-5    作者:新疆维吾尔自治区教育厅    编辑:admin    点击量:28171

第Ⅱ卷(非选择题,共50分)

二、填空题(每空2分,共10分)

26、产品设计要考虑的因素很多,这些因素可归属于人、物和        三个方面。

27、评价涉及到评价对象和评价者。从评价者的角度来看,可以分为          和他人评价两类。

28、在生活中,有时我们需要认识的对象内部无法打开或不便打开,这时我们往往会通过        方法来推测对象的内部特征和功能,例如,中医看病。

29、结构是由若干个构件通过不同的连接方式组合而成的,若按构件之间能否移动和转动来分类,可分为铰连接和

30、理解任何控制现象都要明确它的控制对象,控制目的和



三、简答题(本大题共4小题,3133每题5分;326分;344分;共20分)

31.如图所示,该零件是用一定硬度的铝合金板材料制作而成,请将加工步骤及所需工具填入下表(所需工具每空至少填一个):

 用一定硬度的铝合金板材料制作的零件

序号

加工步骤

所需工具

1

划线



2



钢锯及台钳

3

锉削

钢锉及台钳

4



样冲及锤头

5

钻孔



6



丝锥及丝锥扳手



32.系统在生活中普遍存在,例如,一片森林、一辆自行车……请同学们结合生活中常见的系统,概括一下构成系统的三个必要条件。



33.快递员小张要将一批快递从东湖小区(图中的A点)分别送往阳光小区(图中的B点)、丰彩小区(图中的C点)和晨光小区(图中的D点),送完快递后返回东湖小区(图中的A点)。请设计出最优的派送方案并画出流程方框图(派送线路如图所示):

派送线路

注:(1)图中数字表示两小区之间的路程,单位是Km

2)图中有箭头的线表示两地往返方向;

3)图中无箭头的线表示可往返的线路。



34.根据正等轴测图,补全三视图(根据技术图样的基本画法完成,不要求标注尺寸)。

 根据正等轴测图,补全三视图



四、实践设计题(共10分)

35.小明是个不爱整理的孩子,他的书桌上堆满了书本、笔、尺子等学习用品,常常因找不到学心用品而烦恼。作为同学请你帮助他设计一个结构合理、大小适中的学习用品整理架。

1)画出构思草图。(6分)

2)说明你所设计的学习用品整理架的特点。(4分)



五、综合分析题(共10分)

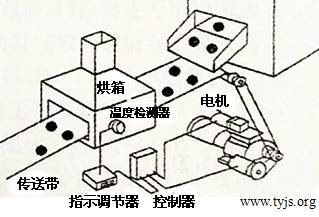

36.下图是烘烤糕点的速度调节装置,要烘烤的糕点放在传送带上,以一定的速度通过烘箱,传送带由电机驱动,通过控制器可以控制电机从而达到调节传送带速度的目的。烘箱内的温度检测器可以测量烘箱实际温度,若烘箱实际温度过高,传送带速度应加快;反之则应减慢,以保证烘烤糕点的质量。

 烘烤糕点的速度调节装置

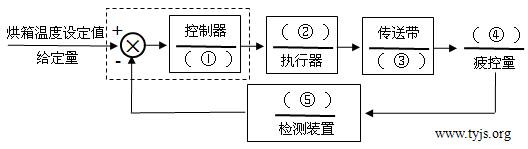

1)请将系统方框图补充完整。(每空1分,共5分)

 将系统方框图补充完整

2)这个控制系统是开环控制系统还是闭环控制系统?请答出这种控制系统的优缺点。(3分)

3)根据示意图及其描述,该控制系统属于          。(人工控制或自动控制)(2分)
