二、简答题（本大题共3小题，每小题7分，共21分）[通用技术网]

21．（7分）根据物体的立体图，补全左视图、俯视图中所缺的线条，并在三视图中合适的位置标出弧的半径（5mm）和物体的总高（20mm）。

22．（7分）钻孔是金工操作中常见的加工方法。

（1）在金属材料上钻孔用到的设备是__________（选填“台钻”或“液压钳”）。钻孔要依据孔的直径选择合适的_____________（选填“丝锥”或“麻花钻”），张贴在该设备旁的安全标志是____________（选填“图①”或“图②”），表示_____________。

（2）钻孔中心定位需要用___________（选填“样冲”或“契子”）和锤子配合完成冲眼操作。如图所示的冲眼操作是错误的，请说明正确的操作方法。

（2）小题图

23．（7分）下图所示为一款多功能台灯。它同时具备台灯、手机支架和音箱的功能。如果把该多功能台灯看作一个系统，请从系统的角度对它进行分析并回答下列问题：

（1）该多功能台灯系统包括哪些子系统？

（2）该多功能台灯系统属于_____________________（选填“实体系统”或“抽象系统”）。

三、分析评价题（本大题共3小题，每小题8分，共24分）

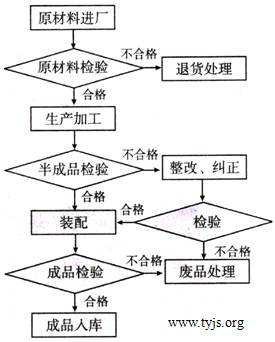

24．（8分）阅读某企业产品质检工作流程图并作答。

（l）该企业的生产流程中，从原材料进厂到成品入库主要的质量检验环节有哪些？

（2）简述该企业从生产加工环节得到的半成品进入到装配环节的做法。

25．（8分）

身份识别技术：传统的身份鉴定方法包括身份标识物品（如有效证件、银行卡等）和身份标识知识（如用户名、密码等）。但由于主要借助体外物，一旦证明身份的标识物品和标识知识被盗或遗忘，其身份就容易被他人冒充或取代。而生物识别技术通过计算机与光学、声学、生物传感器和生物统计学原理等高科技手段密切结合，利用人体固有的生理特性和行为特征来进行个人身份的鉴定。常见的生物识别技术有指纹识别、虹膜识别、声纹识别、人脸识别等。

分析上述材料，回答下面问题：

（1）生物识别技术与计算机学、光学、声学、生物传感器和生物统计学原理等高科技手段密切结合，体现了技术的______________（选填“综合性”或“两面性”）。

（2）2012年5月30日，新修订的《居民身份证法》明确规定居民身份证登记项目包括指纹信息。简述这样做的优点。

（3）请你设想一下生物识别技术在生活中会得到哪些应用。

 [通用技术网]

26．（8分）

倒车雷达是汽车泊车或者倒车时的安全辅助装置，它主要由超声波传感器探头、主机控制器和蜂鸣器等组成。倒车时，由安装在车尾保险杠上的探头发出和接收超声波信号，然后将信号输入到主机控制器，主机控制器据此计算出车体与障碍物之间的距离及方位，当汽车与障碍物之间达到危险距离值时，蜂鸣器就会发出警报，提醒驾驶员安全操作。

分析上述材料，回答下面问题：

（1）该倒车雷达控制系统属于_______________（选填“开环或“闭环”）控制系统。

（2）该倒车雷达控制系统的控制器是____________，被控对象是____________，输出量是______________。

四、设计应用题（本大题共15分）[通用技术网]

27．（15分）某通用技术小组同学发现，班级阅览区的图书报刊堆放凌乱，取放均不方便。因此他们打算设计一个在教室内摆放的图书报刊架。请你根据设计要求帮他们完成设计。

设计要求：[通用技术网]

①结构简单、稳固，易于制作；

②书报取放方便，占地面积小；

③可分类存放若干杂志和几种报纸。

（1）请你根据设计要求画出图书报刊架的设计草图并简要说明。

（2）你将选用哪些材料制作图书报刊架，并说明选择的理由。

（3）简述你对图书报刊架进行稳定性测试的方法
