7．小明在通用技术实践课上，用角钢制作如图所示的简易三角支架。以下操作中正确的是
A．将角钢平放在工作台上，用划针沿着角尺的两直角边直接在角钢上划出缺口线
B．将角钢夹持在台虎钳上，用手锯沿着划线方向锯出缺口，并留有锉削余量
C．将角钢夹持在台虎钳上，用圆锉锉掉余量，并将锯割面锉削平整
D．角钢缺口向下，中间位置对准台虎钳的钳口边缘，将其夹紧，用铁锤向下敲打成直角

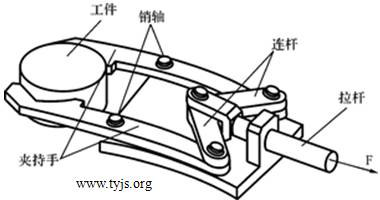

8．如图所示为一款机械手。在力F作用下，拉杆通过连杆带动夹持手绕着销轴转动，将工件夹紧。连杆和夹持手的主要受力形式是
A．连杆受拉、夹持手受弯曲 B．连杆受压、夹持手受压
C．连杆受压、夹持手受弯曲 D．连杆受弯曲、夹持手受弯曲

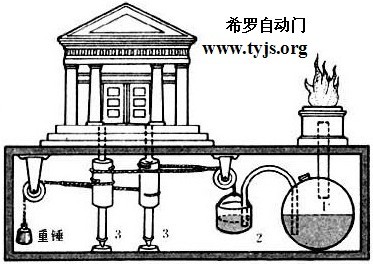

9．如图所示的希罗自动门，祭坛点火使容器1中的空气膨胀，将水压入容器2，利用水的重力使轴3转动，将门打开。当火熄灭时，庙门在重锤的作用下自动关闭。根据描述，以下说法中不正确的是
A．利用气压为动力打开庙门，体现了系统的目的性
B．重锤质量增加，需相应增加容器2中水的质量，体现了系统的相关性
C．设计时先考虑容器1，再考虑容器2，体现了系统分析的整体性原则
D．设计时根据开关门所需力的大小，计算出重锤和水的质量，体现了系统分析的科学性原则
10．根据消防要求，仓库、图书馆等场所都要安装火灾自动报警系统。当烟雾探测器检测到的烟雾浓度超过设定值时，电子开关被接通，报警器发出声光信号进行报警。关于该报警控制系统，以下说法中正确的是
A．输出量是有无声光信号 B．被控对象是仓库、图书馆等场所
C．控制器是电子开关 D．反馈装置是烟雾探测器
如图所示是用三级管控制发光二极管的电路，根据V1基极的输入情况控制V2发光或不发光。请完成第11—12题。
11．【加试题】电路图中电容C应选用的类型是

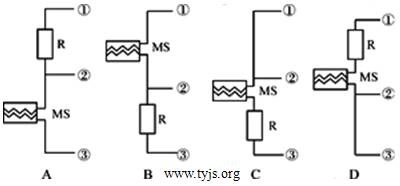

12．【加试题】现要将该电路用于下雨提示，当湿敏传感器MS检测到雨水时，接通电路，使V1发光。以下元器件与电路的连接中正确的是

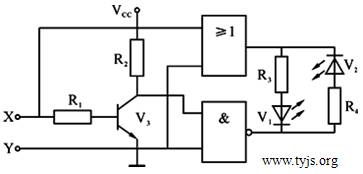

13．【加试题】如图所示电路，V3工作于开关状态。当输入X=0、Y=1时，以下发光二极管状态中正确的是
A．V1不发光、V2不发光 B．V1不发光、V2发光
C．V1发光、V2不发光 D．V1发光、V2发光
|
