第Ⅱ卷 非选择题
第一部分 通用技术科
本部分共4道题,每题6分,共24分,均是必答题。

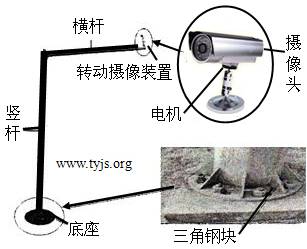

24.十字路口的全方位转动摄像装置如图,是对路面行驶的车辆进行监控,当出现违章时就马上拍摄。请回答以下问题。

(1)当需要拍摄不同方向时,通过电机转动,带动摄像头转动轴转动来完成。摄像头转动轴的受力形式是(受扭转/受弯曲) 。(2分)
(2)竖杆与地面的连接方式是(刚连接/铰连接) ,其底座的三角钢块是增强结构的(稳定性/强度) 。(2分)
(3)摄像头装置安装在横杆的下面比上面的抗风性能更(强/弱) 。(2分)
25.如图一款相机手机,配备了单反镜头的功能,它是应用最新的技术对手机进行优化。如:①在运动中捕捉画面和拍视频;②有防抖和防止红眼等功能;③使用标准的SD卡;④随机编辑照片;⑤使用高容量的电池;⑥与互联网连接随时上传照片。请根据以上的优化,用文字把以下问题补充完整:

(1)提高手机照相功能的是 、 。(2分)
(2)相机与手机组合的最大优势是能及时处理、上传信息即 、 。(2分)
(3)遵循技术规范又延长拍摄时间增强续拍能力的有 、 。(2分)

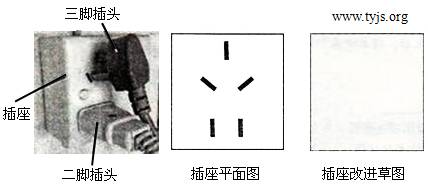

26.如图所示,一个正在使用的双位电源插座,从使用的状况,可看出插座系统的设计存在缺陷。根据电源插座系统设计存在的问题,请完成如下任务:

(1)观察电源插座图片,找出设计存在的问题。(2分)
(2)该插座使用一段时间后,最有可能引发新的问题是(插座外壳破裂/接触不良或不通电 。(2分)
(3)根据以上问题,请设计一个方案对此电源插座系统进行改进优化,要求画出草图(注:请在指定方框内画草图),并用文字简要说明。(2分)
27.汽车门锁遥控系统的发明让车主无需用传统钥匙探明锁孔,远距离就能完成车门锁的开锁或闭锁。从图中遥控钥匙按键输入开锁/闭锁信号,通过发射器发射,汽车天线接收该信号,经电子控制器识别解码后再由电动机带动车门锁完成开锁/闭锁动作。

(1)请把汽车门锁遥控系统方框图补充完整(3分)

① ② ③
(2)有一款汽车门锁遥控装置发射频率为40MHz,其干扰信号的频率为(40MHz)/62MHz) 。在车主锁车门时突然下雨,(会/不会) 干扰车主锁好车门。(2分)
(3)遥控钥匙、车门锁完好,但用遥控钥匙开不了车门锁。可能的原因是(遥控钥匙电池没电/汽车发动机坏了 。(1分)
|
