第Ⅱ卷  （共28分）

注意事项：

1．用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。

2．作图时，可先使用2B铅笔，确定后必须使用黑色字迹的签字笔或钢笔描黑。

三、作图读图题（本大题共4分）

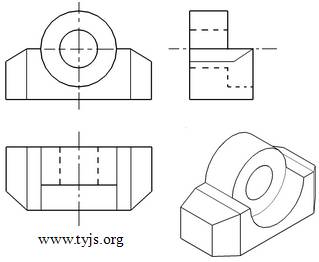

27．请补全三视图中所缺的两条图线。

四、分析评价题（本大题共8分）

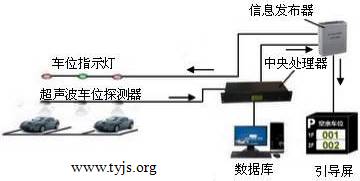

28．如图所示是智能车位引导系统示意图。该系统能够准确、快速引导驾驶员到达空余车位，其工作过程是：中央处理器接收到超声波车位探测器探测的车位信息，经过处理后控制信息发布器把空余车位信息通过引导屏和车位指示灯显示出来。根据示意图及其描述，请回答下列问题。

（1）根据上述描述，分析该车位引导系统的控制过程，在方框图中“__▲__”处填写相应的内容。

（2）该智能车位引导系统可以分为信息采集、信息处理、信息发布三个子系统，其中的信息发布子系统包括信息发布器、__▲__、__▲__（在①车位指示灯；②超声波车位探测器；③数据库；④引导屏中选择两项，将序号填写在“__▲__”处）。

（3）系统设计时要考虑车位定位准确、显示及时、抗干扰、便于维护，还要统筹兼顾成本、安装等要素，这体现了系统分析的__▲__原则（在①综合性；②科学性；③整体性中选择一项，将序号填写在“__▲__”处）。

五、技术应用题（本大题共16分）

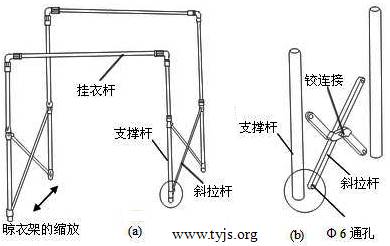

29．如图(a)所示是一款缩放式晾衣架，展开时用于晾晒衣服，不用时可收缩节省空间。现有如图(b)所示的支撑杆与斜拉杆，支撑杆是外径为30mm的铝合金圆管，斜拉杆是宽度为25mm、厚度为5mm的铝合金材料。请你设计支撑杆与斜拉杆之间的连接件（见图b中圆圈部分）。设计要求如下：
