第二部分非选择题
本部分共4道题，每题6分，共24分，均是必答题。

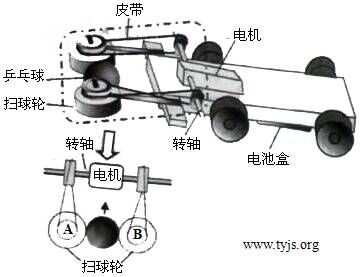

24．如图是一款自动捡球机，电机带动转轴转动，通过皮带使扫球机捡球。请回答以下问题。
（1）要让两个扫球轮把乒乓球往里扫，A轮应该 （顺时针/逆时针）转动，B轮应该 （顺时针/逆时针）转动。（2分）
（2）扫球时，轮子和球容易打滑，扫球轮应该选择 （金属轮子/硬塑料轮/橡胶轮）。（2分）
（3）若捡球机需捡比乒乓球大的网球，要做哪些改进？请用文字说明。（2分）
25．某设计师设计了如图所示的可拆卸担架，其中第二部分与第一部分相连，并可左右旋转打开，第三部分与第二部分可拆开。
（1）使用担架时，有如下步骤：①从腿脚部向上“铲入”担架第三部分；②从身体左右两边“铲入”担架第二部分；③从头部向下“铲入”担架第一部分。为了避免二次伤害，正确的流程为（请在括号内填写步骤对应的数字序号）：（2分）
（ ）→（ ）→①

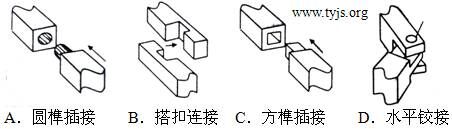

（2）担架第一部分与第二部分最合适的连接方式为（ ）。（2分）
（3）请设计担架第二与第三部分连接方式，设计要求：①可拆卸；②安装好后不会松动脱落；③不会向下弯折。画出设计草图，并用文字加以说明。（2分）
26．有如图马桶放水冲洗装置。使用时，下压手柄，通过绕在定滑轮上的绳子，拉开橡皮盖，水流冲出。手离开手柄，活塞上移复位，橡皮盖堵住出水口，重新蓄水。请回答以下问题。
（1）下压手柄时，手柄向下运动，绳子受到 （压/拉）力。如果下压的压力过大，绳子断了，不能带动 （橡皮盖/弹簧），打开出水口。（2分）
（2）如果绳子过短，可能导致 （活塞不能压至下限位/绳子被拉断/弹簧断掉）（2分）。
（3）如果要增大一次冲洗马桶的水量，在上限位不作改变的情况下，下限位应 （向下/向上）移动，同时要 （加长/减短）绳子的长度。（2分）

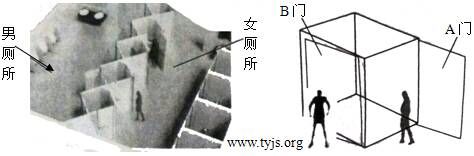

27．为了充分利用现有资源，设计师设计了男女二合一公共厕所。每个蹲位有男女两个方向的门可以进入，同一时间只能供一个人使用。设某蹲位女厕方向的门为A门，男厕方向的门为B门。
（1）当一女生打开A门进入蹲位．拴上A门内栓时，A门外锁处于锁住状态，B门外锁处于 （锁住/解锁）状态，B门内锁处于 （锁住/解锁）状态。A门和B门亮灯，表示有人。（2分）
（2）该女生如厕结束，她应从 （A/B）离开，离开后，A门内外锁处于解锁状态，B门内外锁均处于 （锁住/解锁）状态，A门和B门的显示灯同时熄灭。（2分）
（3）为了显示厕所使用状态，请根据（1）．（2）的描述，在图中补充完成电路连接。（2分）
|
