第二卷  非选择题（54分）

第一部分  通用技术科

本部分共4道题，每题6分，共24分，均是必答题。

24．如题图一款木质的母子休闲椅，是休闲椅和摇床的组合。当母亲坐在休闲椅上轻轻晃动时：睡在摇床里的婴儿也随之晃动。

（1）加工母子休闲椅所用到的工具有哪些？（至少写出3种）（2分）

（2）母子休闲椅的直腿和弧形腿之间的连接采用的是      （榫接/胶接）。弧形腿的圆

弧半径为       （1800mm/800mm），摇摆的幅度小、舒适感好。（2分）

（3）在不使用摇床功能时．休闲椅占用的闲置空间大，如何在现有结构基础上对摇床部分作改进，使其节省闲置空问？请简单描述改进方案。（2分）

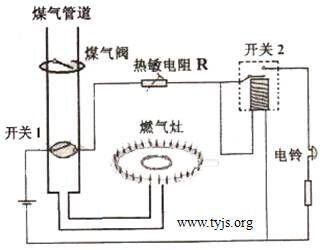

25．小林设计了一个报警系统，示意图如右图。系统主要由煤气管道、燃气灶和报警电路组成，煤气阀与开关1联动，当燃气灶开火使用时报警器不报警；当燃气灶熄火、煤气阈未关闭时报警器报警。这时关闭煤气闯可解除报警。理解该报警系统的工作过程并回答以下问题。

（1）煤气阉打开，开关1       （断开/闭合），当燃气灶开火后，热敏电阻减小、开关2       （断开/闭合），报警器不报警，当燃气灶熄火后，热敏电阻增大、开关2       （断开/闭合），报警器报警。（3分）

（2）      （气压/温度）信号改变开关2的开、关状态。（1分）

（3）开关1      （必须/不用）安装，请简要说明理由。（2分）

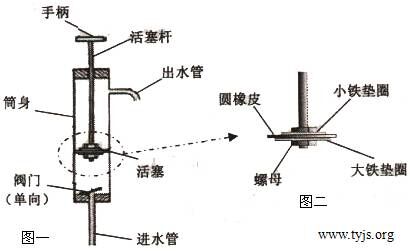

26．符同学设计了一款如图一的简易活塞式抽水机。使用时将该抽水机的进水管插入水井中。提起活塞，水在大气压作用下推开阀门进入筒内；压下活塞，阀门关闭，进入筒内的水通过活塞（圆橡皮）与筒身的间隙挤进活塞上部。再次提起活塞，水再次推开阀门进入筒内，与此同时活塞上部的水从出水管流出。请回答以下问题。

（1）现有硬塑料圆管、自行车内胎、铁垫圈、细塑料管等材料，可供制作各个部件时选用。制作筒身需要的材料是          ，制作活塞的圆橡皮需要的材料是        。（2分）

（2）提压手柄抽水比较费力，要求运用杠杆原理做出改进，在答题卡图上画出。（2分）

（3）在抽水时出水管不出水，可能的原因是（写出1个）             （筒身破损/出水管破损/阀门推不开/活塞杆生锈）。（2分）

27．汽车安全气囊系统主要由碰撞传感器、控制单元（电脑芯片）、气体发生器和气囊等部件组成。当汽车发生碰撞突然减速时，碰撞传感器检测到信号并传送到电脑芯片，电脑立即向气体发生器发出点火指令，点火剂受热爆炸，释放大量气体充人气囊，气囊冲开方向盘上的装饰盖板．保护驾驶员的头部和胸部免受撞击伤害。

（1）安全气囊在汽车碰撞时被打开的工作过程用下图描述，请补充完成图中所缺部分，①        ，②         。（2分）

（2）在某汽车厂的一次安全气囊试验中，当试验汽车以90km/h的速度正面撞向水泥墙时，安全气囊未被正常打开，其原因可能是（至少说出2种）       、        。（2分）

（3）通常情况下，碰撞传感器应该安装在汽车的        （后部/前端/中部）。安全气囊的侧面布有排气孔，它的作用是         。（便于充气质/方便气体发生器点火/避免驾驶员受二次伤害）。（2分）
