二、简答题（本大题共3小题，每小题7分，共21分）

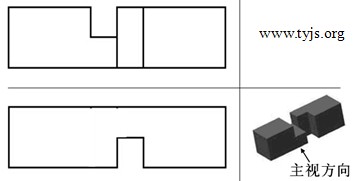

21． 如图所示为三棒孔明锁的一个部件，结合立体图，画出左视图并补全俯视图中所缺线条；在合适位置标注部件的总长（13cm）与总宽（3cm)。

22．使用台钻在金属板上钻孔前需要先在金属板表面划线（画线）、冲眼。

（1）在确定钻孔中心位置的操作中，划线（画线）用到的工具有      、       和        ；冲眼用到的工具有        和        。

（2）简述使用台钻的安全注意事项。

23．家中制作葡萄酒的主要环节有：①清洗葡萄、去除枝梗；②榨汁、装入容器并密封；③清洗榨汁机、盛放容器等；④准备新鲜的葡萄；⑤10～12天后检查葡萄酒是否制作成功；⑥适宜温度下发酵。家庭葡萄酒制作的流程是（填序号）：    →④→     →     →     →     。制作结束后，打开容器如果闻到酸味，说明葡萄酒制作             （选填“成功”或“不成功”）。

三、分析评价题（本题共3小题，每小题8分，共24分）

24． “Lightir”是一款智能打火机（如图），除了基本的电子点烟功能，“Lightir”通过蓝牙和手机App相连后，手机端的 App 可以记录吸烟者点烟的时间、地点、频率等信息，并会统计出每周或每月的吸烟花费以及尼古丁摄入量等数据。App端还可以基于时间、地点等信息来限制吸烟行为，比如一天只能让 “Lightir ”点 5 只烟；在家中时 “Lightir ”无法点烟；只有每天晚上 8 点到 9 点可以点烟等。除此之外，光线感应器可防止反推点烟器烫手、LED 充电提示灯等都是比较贴心的设计。

分析上述材料，完成下面评价表：

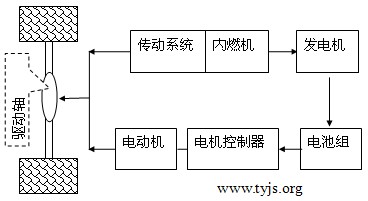

25．下图为某车的混合动力系统原理图，它利用发动机和电动机两种动力来驱动车轮。内燃机产生的动力分成两份，一份用来驱动车轮，另一份用来发电。车辆启动及低速、低负荷运转时，只需电动机驱动行驶；正常行驶时，电动机和发动机共同驱动，高效配合；上坡和加速行驶等需要高马力输出时，发动机和电动机同时达到最大功率。

这种混联方式提高了发动机和电动机动力的协同效应，实现了更低的油耗和更高的动力输出。

分析上述材料，回答下面问题：

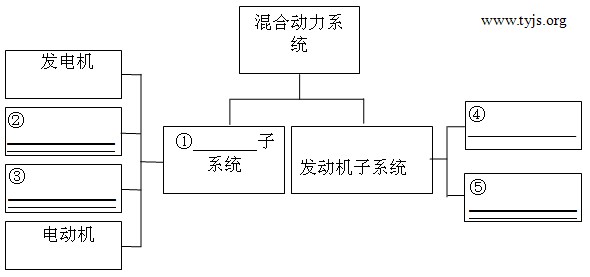

（1）请将上述系统用方框图表示，在下面横线处填写相应的内容。

（2）在汽车设计时，要同时兼顾环保、安全、经济性、动力性等多个目标。这体现了系统分析的        原则 (选填①综合性②科学性③整体性）。

（3）除上述油电混合动力汽车外，再列举两种你知道的新能源汽车。

26． 太阳能接收设备的接收平面与太阳光的入射角保持垂直，才能将太阳能充分加以利用。目前主要有两种跟踪方式，一种是“天文跟踪法”，其单片机控制电路依靠设定的经纬度和日期时间信息，计算出太阳的实时位置，并发出指令控制驱动电机带动电池板旋转，以达到跟踪太阳的目的；另一种是“光跟踪法”，它用一组光传感器，实时检测太阳能电池板平面和太阳光入射角并与设定值比较，同时将比较结果送入微处理器芯片，由微处理器芯片控制驱动电机执行对电池板的方位调整，周而复始以达到跟踪太阳的目的。

分析上述材料，回答下面问题：

（1）“天文跟踪法”控制系统属于___________控制系统，“光跟踪法”控制系统属于________                       控制系统（选填“开环”或“闭环”）。

（2）“光跟踪法”控制系统中控制器是            ，执行器是         ，被控对象是            。该控制系统容易受雨、雪、多云等外界环境的影响，这些影响因素被称作             。

四、设计应用题（本大题共15分）

27．小美家的鞋架（如图），容纳鞋子较少，无法放置长筒靴，且所有的鞋直接放置在外不够整洁。

请你帮她设计一款鞋柜。

设计要求：结构稳固，布局合理；能放置各类鞋子；柜门开启方便,鞋子取放容易。

（1）请画出鞋柜的设计草图，并配合文字说明如何实现设计要求。

（2）简述你选用的制作材料、主要加工工具，并说明柜门和柜体之间是如何连接的。

（3）你设计的鞋柜还有哪些附加功能？
