2013年山西省普通高中学业水平考试试卷
通用技术
第Ⅱ卷（非选择题，共60分）
注意：答第Ⅱ卷前请先将密封线内的项目及卷首的座位号填写清楚，答案直接写在试卷上。密封线内不要答题。作图请使用铅笔。
二、简答题（本大题共3小题，每小题7分，共21分）

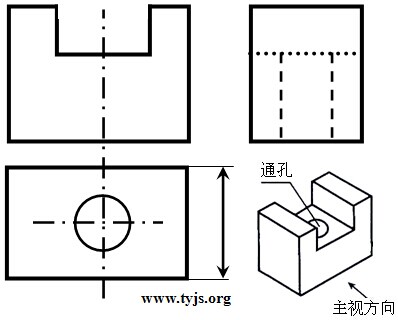

21．（7分）请你根据实物图补全物体主视图、俯视图中所缺的线条；在三视图中标注圆孔直径和总宽。（圆孔直径10mm，总宽20mm）
22．（7分）小王从网上购买了一个木质折叠式花架，如下图所示。
（1）花架顶端连接部位经转动可以将其折叠，该处用到的连接方式属于＿＿＿（选填：铰连接、刚连接）。
（2）该花架整体属于什么结构类型？请列举两例这种结构类型在生活中的应用。
（3）小王将花架展开后，发现A处花架腿悬空0.5cm，你建议他怎么处理。
23．（7分）李师傅要更换家里的灯管。灯管的更换过程包括以下环节：①接通电源，灯亮；②拆下旧灯管；③切断电源；④装上新灯管。其正确合理的操作流程是（填序号） → → → 。该流程中各环节的时序 （选填：可以、不可以）颠倒。
三、分析评价题（本题共3小题，每小题8分，共24分）
24．（8分）
3D打印技术
3D打印技术是一种以数字模型文件为基础，运用粉末状的可粘合材料，通过逐层打印的方式来构造物体的技术。3D打印机与传统打印机最大的区别在于它使用的“墨水”是实实在在的原材料，例如橡胶、塑料、树脂、石膏甚至金属等。
3D打印技术的进一步发展，不仅依靠计算机技术，还需要开展与建筑、生物、医学等多学科的交叉研究，更有利于打印材料技术上的突破。目前，人们已使用3D打印技术加工出传统方法难以制造的零件以及各种建筑模型、汽车、巧克力甜品等。
根据上述材料，完成下列问题：
（1）简述3D打印技术的创新性和综合性分别体现在哪些方面。
（2）有人认为3D打印技术是“第三次工业革命最具标志性的生产工具”。请你预测3D打印技术将会给我们未来的生产、生活带来哪些变化。
25．（8分）某家具厂要安排一周的生产计划，产品是桌子和椅子。该厂每周可用木板材料140m2，可用工时400小时。制作一张桌子需4m2木板及20个工时，每张桌子利润50元；制作一张椅子需4m2木板及18个工时，每张椅子利润60元。按合同该厂每周至少要付8张桌子和5张椅子。（假定生产的所有产品都能销售出去）
|
方案 |
桌子 |
椅子 |
共用木板
（m2） |
共用时
（小时） |
利润
（元） |
|
A |
17 |
12 |
140 |
556 |
1570 |
|
B |
10 |
11 |
106 |
398 |
1160 |
|
C |
8 |
13 |
110 |
394 |
1180 |
|
D |
5 |
5 |
90 |
390 |
1050 |
分析所给的四种方案并作答：
（1）请列出安排一周生产计划需考虑的约束条件。
（2）上述四种方案哪种方案不可行，请简述原因。
（3）采用方案 （选填：A、B、C、D）可使该工厂利润最大化。
26．（8分）声光控灯是公共场所和居民区公共楼道普遍使用的照明设备，它的基本工作原理如下：白天或傍晚光线较亮时，光控部分将开关自动断开，声控部分不起作用；当光线较暗时，光控部分将开关自动打开，负载电路的通断受控于声控部分，此时电路是否接通，取决声音信号强度。当声响达到一定程度时，延时开关电路自动接通，点亮灯泡并开始延时，延时时间到，延时开关自动断开，等待下一次声音信号触发。
分析以上资料，回答下面问题：
（1）声光感应控制开关与传统手动开关相比有哪些优势？
（2）请你找出上述开环控制系统中对应的执行器、被控对象和输出量并填写到方框图中相应位置。
声光信号→控制器声光控制装置→执行器① →被控对象② →③ 输出量
（3）晚上，如果声光控灯的附近没有来人，而出现意外的声响，如远处车鸣声等，声光控灯也会应声而亮。为避免这种情况可以增加 （选填：湿度传感器、红外线传感器、烟雾传感器）。
四、设计应用题（本大题共15分）
27．（15分）对有筑巢习性的鸟类来说，在公园大树上悬挂人工鸟巢是一种有效的保护措施。我省常见的鸟类体型都较小，请你以木板为主要材料设计一个人工鸟巢。
设计要求：①鸟巢的出入口形状和尺寸方便小鸟出入
②鸟巢要防风、防雨，坚固耐用
③鸟巢的表面涂饰应与环境相适宜
（1）请你画出人工鸟巢的设计草图，并配合文字说明如何实现设计要求。
（2）请你列举制作人工鸟巢时用到的主要加工工具，并简要叙述加工过程。
（3）你有什么好的方法吸引小鸟入住人工鸟巢。
|
