建筑和结构的完美结合：鸟巢、水立方

通用技术网www.tyjs.org 站长整理

 本资源由山西太原孟志远老师提供

钢结构

以钢材制作为主的桁架结构，是主要的建筑结构类型之一。桁架钢材结构的特点是强度高、自重轻、刚度大，故用于建造大跨度和超高、超重型的建筑物特别适宜；材料匀质性和各向同性好，属理想弹性体，最符合一般工程力学的基本假定；材料塑性、韧性好，可有较大变形，能很好地承受动力荷载；建筑工期短；其工业化程度高，可进行机械化程度高的专业化生产；加工精度高、效率高、密闭性好，故可用于建造气罐、油罐和变压器等。其缺点是耐火性和耐腐性较差。主要用于重型车间的承重骨架、受重力荷载作用的厂房结构、板壳结构、高耸电视塔和桅杆结构、桥梁和库等大跨结构、高层和超高层建筑等。钢结构今后应研究高强度钢材，大大提高其屈服点强度；此外要轧制新品种的型钢，例如H型钢（又称宽翼缘型钢）和T形钢以及压型钢板等以适应大跨度结构和超高层建筑的需要。钢结构又分轻钢和重钢。

膜结构

索膜结构是用高强度柔性薄膜材料经受其它材料的拉压作用而形成的稳定曲面，能承受一定外荷载的空间结构形式。其造型自由、轻巧、柔美，充满力量感，阻燃、制作简易、安装快捷、节能、易于、使用安全等优点，因而使它在世界各地受到广泛应用。

“鸟巢”和“水立方”两个奥运主要场馆的建设，就是钢结构与膜结构的典型范例。

鸟巢

国家体育场(“鸟巢”)是2008年北京奥运会主体育场，位于北京奥林匹克公园中心区南部，工程总占地面积21公顷，建筑面积258,000㎡。场内观众坐席约为91000个，其中临时坐席约11000个。由2001年普利茨克奖获得者赫尔佐格、德梅隆与中国建筑师李兴刚等合作完成的巨型体育场设计，形态如同孕育生命的“巢”，它更像一个摇篮，寄托着人类对未来的希望。设计者们对这个国家体育场没有做任何多余的处理，只是坦率地把结构暴露在外，因而自然形成了建筑的外观。“鸟巢”外形结构主要由巨大的门式钢架组成，共有24根桁架柱。国家体育场建筑顶面呈鞍形，长轴为332.3米，短轴为296.4米，最高点高度为68.5米，最低点高度为42.8米。2008年奥运会期间，这里举行了奥运会、残奥会开闭幕式、田径比赛及足球比赛决赛。奥运会后成为北京市民广泛参与体育活动及享受体育娱乐的大型专业场所，并成为具有地标性的体育建筑和奥运遗产。

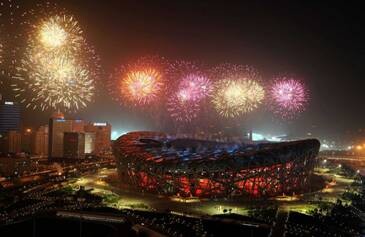

鸟巢外景

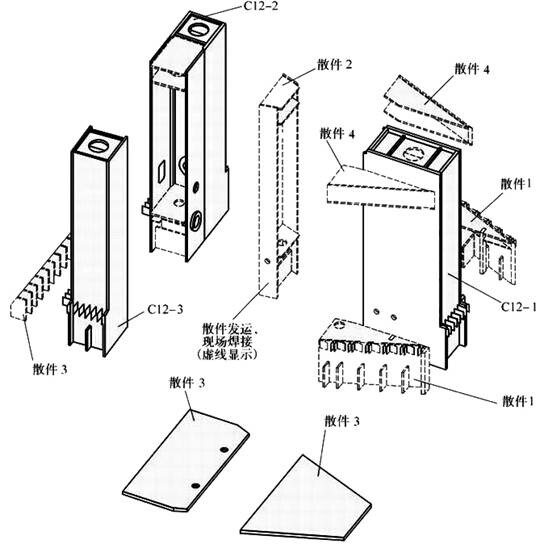

鸟巢的焊接结构示意图
