第二部分:非选择题。(共4题,每题6分,共24分。)
本题分四道题,每题4分,共24分,均是必答题。
24、某学生社团开展节能减排宣传活动需要设计制作展板架。设计要求:①展板架高度合适,方便学生观看;②携带方便,有利于在各学校校园流动展出;③结构稳固。
(1)在进行设计分析时,应综合考虑产品本身、使用者、使用环境等因素,本设计的使用者是 ,使用环境是 。(2分)
(2)现有铸铁、松木、铝合金、有机玻璃、大理石等材料可供选择,根据设计要求,适合制作展板架的材料有 、 。(2分)
(3)请根据设计要求对下列构思方案进行分析比较,选择最优方案,并说明理由。(2分)
方案A |
方案B |
方案C |
方案D |

|

|
 |

|
整体高度0.8米 |
整体高度2.3米 |
整体高度2.5米 |
整体高度1.7米 |
25、小蔡设计了一款清除“牛皮癣”广告的工具,该工具是把小铲刀、海绵擦块和橡皮刮子这三个部分固定在可以伸缩的杆子上,结构如图所示。使用时,先用吸水后的海绵把墙上的广告纸浸湿,然后用小铲刀铲掉,最后用反面的橡皮刮子把残留的纸屑刮净。

(1)小蔡在制作小铲刀的过程中,用钢锯对材料进行锯割时,应该在 (推锯/回锯)时对锯弓施加压力。锉削坯件产生的铁屑应该用 (嘴吹/刷子扫)掉。(2分)
(2)现对用不同材料制作的A、B、C三种橡皮刮子进行耐磨对比试验,其做法是:用相同的压力,一次刮过相等的距离,在相同的墙面上刮擦,得到不同橡皮刮子磨损1mm厚度时的刮擦次数。三次试验数据记录如下:
橡皮刮子耐磨对比试验数据表(磨损1mm厚度的刮擦次数)
试验次数/刮擦次数/试验样品 |
A橡皮刮子 |
B橡皮刮子 |
C橡皮刮子 |
第一次 |
1662 |
1814 |
1913 |
第二次 |
1695 |
1758 |
1876 |
第三次 |
1683 |
1852 |
1947 |
平均值 |
1680 |
1808 |
1912 |
请对数据进行分析,你认为性能最好的是哪一种橡皮刮子?对同一样品试验多次的目的是什么?( 2分)
(3)该工具不用时,小铲刀外露容易划伤人,请提出你的改进方案,并简要说明。(2分)
26、李华同学设计制作了一款不用电的洗衣装置,其结构如图所示。工作过程为:上下摇动杠杆,从而带动网袋在容器中作上下运动,通过网袋的挤压把衣服洗干净。

(1)需要采用铰连接的连接点有 、 。(填写序号)(2分)
①支撑柱与底板的连接 ②支撑柱与横杆的连接
③杆1与杆2的连接 ④杆1与支撑柱的连接
(2)请指出在使用过程中支撑柱与横杆的连接点存在的问题,提出改进的意见,并在原图上画出。(2分)
(3)为了让该洗衣装置有更好的稳定性,请提出你的改进方案,并在原图上画出。(2分)

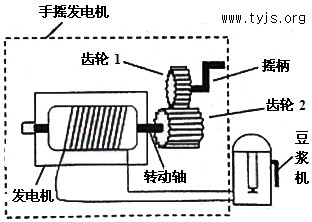

27、某同学发现豆浆机在停电时不能用,发明了如图所示的手摇发电豆浆机。用手摇动手柄,通过齿轮组的变速,带动发电机的转子转动发电,供给豆浆机使用。

(1)该手摇发电豆浆机系统是 (开环/闭环)控制系统,输入量是 。(2分)
(2)图中虚线框内为手摇发电机,它是手摇发电豆浆机系统的子系统,这个子系统的输出量是 ,被控对象是 。(2分)
(3)在手摇转速不变的情况下,要提高转动轴相连的发电机转子的转速,可以 (增加/减少)齿轮1的齿数。(1分)
(4)为了解决手摇发电机输出电压不稳定、输出功率不足和停止摇动手柄豆浆机就不能工作等问题,必须把电储存起来,需要增加什么设备?( 1分)
|
