二、非选择题部分(每题6分,共24分)

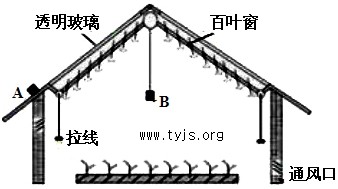

28.刘健的育苗大棚需要一定强度的光线照射,他采用手动方式调节光线强弱。当光线较弱时,拉动拉线使棚顶的百叶窗叶转角变大,增加进光量;当光线较强时,拉动拉线使百叶窗转角变小,减少进光量,使棚内的光照强度保持在一定范围。由于手动调节费时费力,他打算组建一个能自动调节棚内光照强度的控制系统。

现有设备材料:温度传感器、湿度传感器、光敏传感器、压力传感器、电机、喷头、控制电路、简易传动滑轮组、水管。
(1)组建棚内光照自动控制系统需要从现有设备材料中选择:控制电路、_________、_________、_________。(3分)
(2)用以上己选的设备材料进行电路连接,“控制电路”应该连接在_________与_________之间。(2分)
(3)传感器的安装位罡有A、B两处可选,你认为恰当的安装位置是_________,请用一句话简要说明理由。(1分)

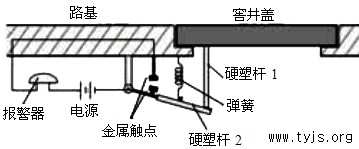

29.某同学设计了如图所示的窖井盖防盗报警装置。报警装置由电源、导线、报警器、金属触点、弹簧、硬塑杆1、硬塑杆2等部分组成。硬塑杆1与窖井盖连在一起,并顶住硬塑杆2。当窖井盖被打开时,硬塑杆1与硬塑杆2分离。
(1)报警装置的工作过程是:当窖井盖被打开时, ______________________________。(2分)
(2)该报警系统的输出量是报警信号,被控对象是____________,该系统是____________(开环/闭环)控制系统。(2分)
(3)正常情况下窖井盖处于如图所示的位置,硬塑杆1的受力形式为____________,硬塑杆2的受力形式为____________。(2分)

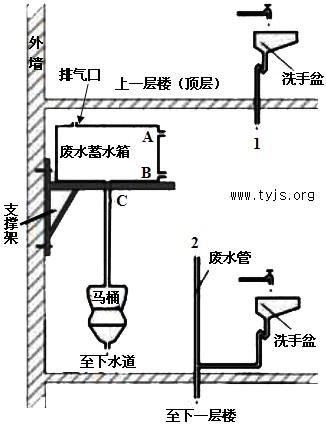

30.如图所示是一位同学设计的高楼废水再利用装置。该设计是将楼上洗手盆出水口的废水收入废水管蓄水箱,用以冲洗马桶,达到废水利用的目的。蓄水箱有三个水管接口A、B、C。蓄水箱支撑架由方形空心铁管焊接而成。

(1)为使废水箱能正常蓄水,图中洗手盆出水口“1”应与_____连接,废水管口“2”应与_____连接(均填A或B),并在图中画出。(2分)
(2)蓄水箱支撑架的支撑强度不够,请在图中做出改进。(1分)
(3)为了美观,该同学欲用一块巳裁好的铁皮固定到支撑架上以遮住蓄水箱。除了现有的铁皮、锤子、样冲外,还需选用_____、_____、_____材料工具完成加工。可选材料工具有:①铆钉、②520胶水、③木工锯、④铆钉枪、⑥手电钻。(3分)
31.一款简易地震报警器结构如图所示,支架与底座为木质材料,支架上方用铜丝悬挂一个砝码,且铜丝从铜片圆孔中心穿过,铜片和铜丝均通过导线连接到报警器。

(1)概据该报警系统的工作过程,填写①②两空。(2分)
地震发生 → ① → ② → 报警器报警
①__________________________________________________
②__________________________________________________
(2)现要对该系统进行震动报警试验,试验前需要进行的检测项目有_______、_______。(填写序号)( 2分)
①记录制作地震报警器所需时间
②检查报警器线路及喇叭是否正常
③测试报警器喇叭的使用寿命
④检查悬挂砝码的铜丝是否从铜片圆孔中心穿过
(3)将检测正常的地震报警器放置在户外平坦地面上,在没有人为干扰的情况下,地震报警器却误报警,请分析引起误报警的原因,提出改进方法并作简要说明。(2分)
|
